SNDHS200A

2012年発売
定格入力:DC60 ~ 160V
定格出力電力:200W
出力電圧:5V、12V,15V、24V、
標準価格(税抜)
19,800円
RoHS エコモデル
UL・C-UL DEMKO CE
無償補償期間 3年

SNDHS200Aの特長

SNDHSシリーズは、パワーモジュール電源DHS50A / DHS100A
/ DHS200A / DHS50B / DHS100B / DHS250Bを組込んだ出力
モジュールです。ヒートシンクや装置筐体に取り付けて使用し
ます(熱伝導を利用した伝導冷却)。
SNDPGシリーズとの組合せで伝導冷却可能なマルチ出力
のAC-DCコンバータも省スペースで構成可能です
(SNDHS50B / SNDHS100B / SNDHS250B のみ)。
過電流保護、過電圧保護、過熱保護
リモートコントロール可能(2次側はオプション)

呼称方法と製品オプション

SNDH(1) S(2) 200(3) A(4) 05(5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)A:DC60V ~ 160V
(5)定格出力電圧
(6)オプション
C:コーティング
R:リモートコントロール付
詳細はオプション項をご参照ください。

別売オプションパーツ

ハーネス

機種ラインナップ

機種名 出力電力 出力電圧・電流
SNDHS200A05 200.0W 5V 40A
SNDHS200A12 200.4W 12V 16.7A
SNDHS200A15 201.0W 15V 13.4A
SNDHS200A24 201.6W 24V 8.4A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

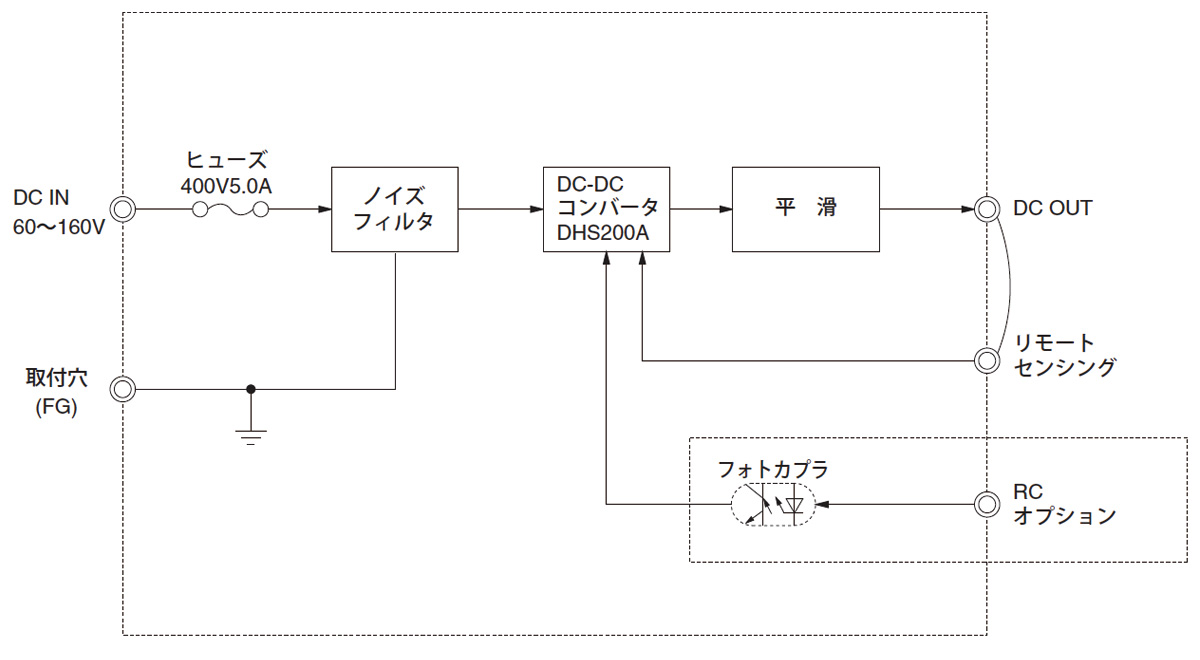

ブロックダイヤグラム
