SFS10

生産中止予定(2024年5月20日)

2003年発売
定格入力:DC36 ~ 76V
定格出力電力:10W
出力電圧:1.2V、1.5V、1.8V、2.5V、3.3V、5V、12V、15V

※2.5V以下出力機種の生産中止予定日は2023年5月31日
RoHS エコモデル
UL・C-UL TUV CE UKCA
無償補償期間 5年

※リモートコントロールを使用しない場合は、RC端子をオープンにしてご使用ください。

※切替推奨品の設定はありません。

SFS10の特長

表面実装(SMD) / スルーホール実装(DIP)タイプを用意
高効率(同期整流回路を採用)
並列運転可能
過電流保護・過電圧保護・低電圧保護回路付き
リモートコントロール、アラーム機能付き
アルミ電解 / タンタル電解コンデンサ未使用

呼称方法と製品オプション

SF(1) S(2) 10(3) 48(4) 3R3(5) B(6)


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
 48:36 ~ 76V
(5)定格出力電圧
(6)端子形態(使用はんだ)
 B:SMD(鉛フリー)
 C:DIP(鉛フリー)

機種ラインナップ

機種名 出力電力 出力電圧・電流
SFS10483R3 9.9W 3.3V 3.0A
SFS104805 10.0W 5.0V 2.0A
SFS104812 10.8W 12V 0.9A
SFS104815 10.5W 15V 0.7A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

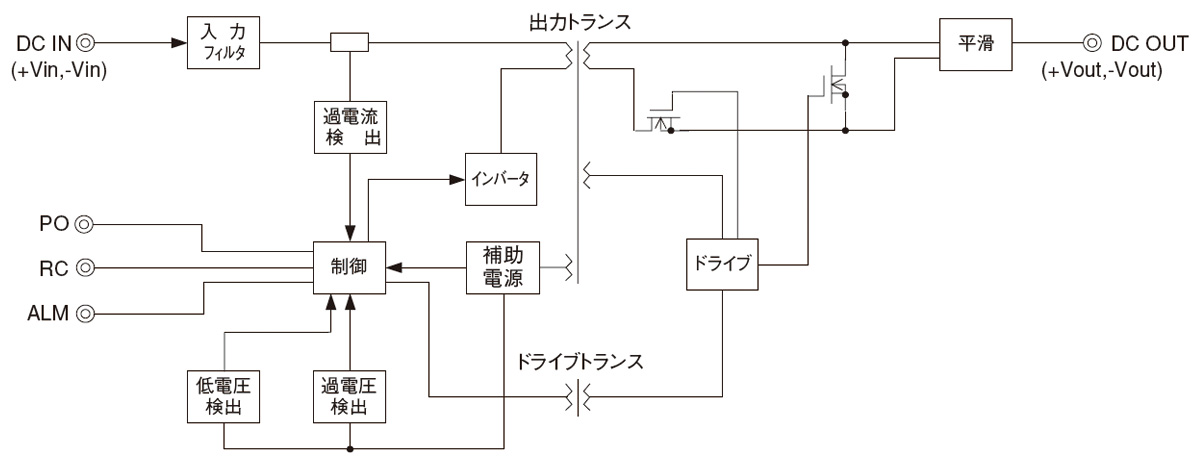

ブロックダイヤグラム

表1 製品ステータス情報
項番 製品ステータス 定義
1 新製品 当社新製品。新規採用を推奨している製品
2 推奨品 新規採用を推奨している製品
3 表示なし 量産中の製品
4 非推奨品 新規での採用を推奨していない製品
既存のお客様は引き続きご購入頂けます
5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
6 生産中止品 最終オーダーの受付を終了した製品
