切替推奨品
| 形状 | 機種名 | 発売 | カタログ 取扱説明 置換え資料 |
|
|---|---|---|---|---|
 |
ユニット | FETA7000T-48 | 2017年 |
|
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
SCDA10000T-48の特長
大電力 DC48V 出力フロントエンド電源三相入力（AC160 ～ 264V 3Φ）
高効率（90%）高力率（0.99）
高調波電流規制対応（IEC61000-3-12）
半導体製造装置規格対応（SEMI F47）
出力電圧可変（約0V ～ 52.8V）, 及び定電流電源として
対応可能（オプション対応）（外付回路が必要）
並列運転 / 冗長運転可能（SCHA10000T）
長寿命設計（100%負荷で10年）
各種機能搭載
・システムON / OFF（リモートコントロール）
・アラーム
・出力電圧モニタ
・パラレルコントロール（一斉起動・停止）
・リモートシグナルON / OFF
呼称方法と製品オプション
SC(1) H(2) A(3) 10000(4) T(5) - 48(6) - □(7)
(1)シリーズ名(2)形状・フロントレイアウト
H：ワイドフロントインターフェース
・並列用端子ブロック搭載
・出力コネクタ 20 個搭載
・リモートシグナルコネクタ 4 個搭載
D：コンパクトフロントインターフェース
・並列運転不可
・出力コネクタ 14 個搭載
・リモートシグナルコネクタ 2 個搭載
(3)単一出力
(4)定格出力電力
(5)三相入力
(6)定格出力電圧
(7)オプション
推奨ノイズフィルタ
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | AC160 ～ 264V 3Φ | |
| 出力 | 電力 | 9984W |
| 電圧・電流 | 48V 208A | |
| 電圧可変範囲 | 43.2 ～ 52.8V | |
| 付属機能 | 過電流保護 | 定格電流の105 ～ 120% で動作、自動復帰, 低電圧保護動作時はシャットダウン |
| 過電圧保護 | 56.0 ～ 59.0V（シャットダウン） | |
| リモートコントロール | 可能 | |
| リモートセンシング | - | |
| その他 | - | |
| 使用温・湿度 | 0 ～ +50℃, 20 ～85%RH（結露なし）※ | |
| 適応規格 | 安全規格 | UL60950-1, C-UL（CSA60950-1）, EN62368-1 取得 |
| 雑音端子電圧 | EN55011 group1-A, EN55022-A, CISRR22-A, FCC Part15 CLASSA 準拠（推奨外付けノイズフィルタ取付時はクラスBに準拠） | |
| 高調波電流 | IEC61000-3-12 準拠 | |
| 構造 | 外形寸法（W×H×D） | 310.5×150×510mm |
| 質量 | 20kg max | |
| 冷却方法 | 強制通風（外付けファン必要） | |
| 無償補償期間 | 3年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

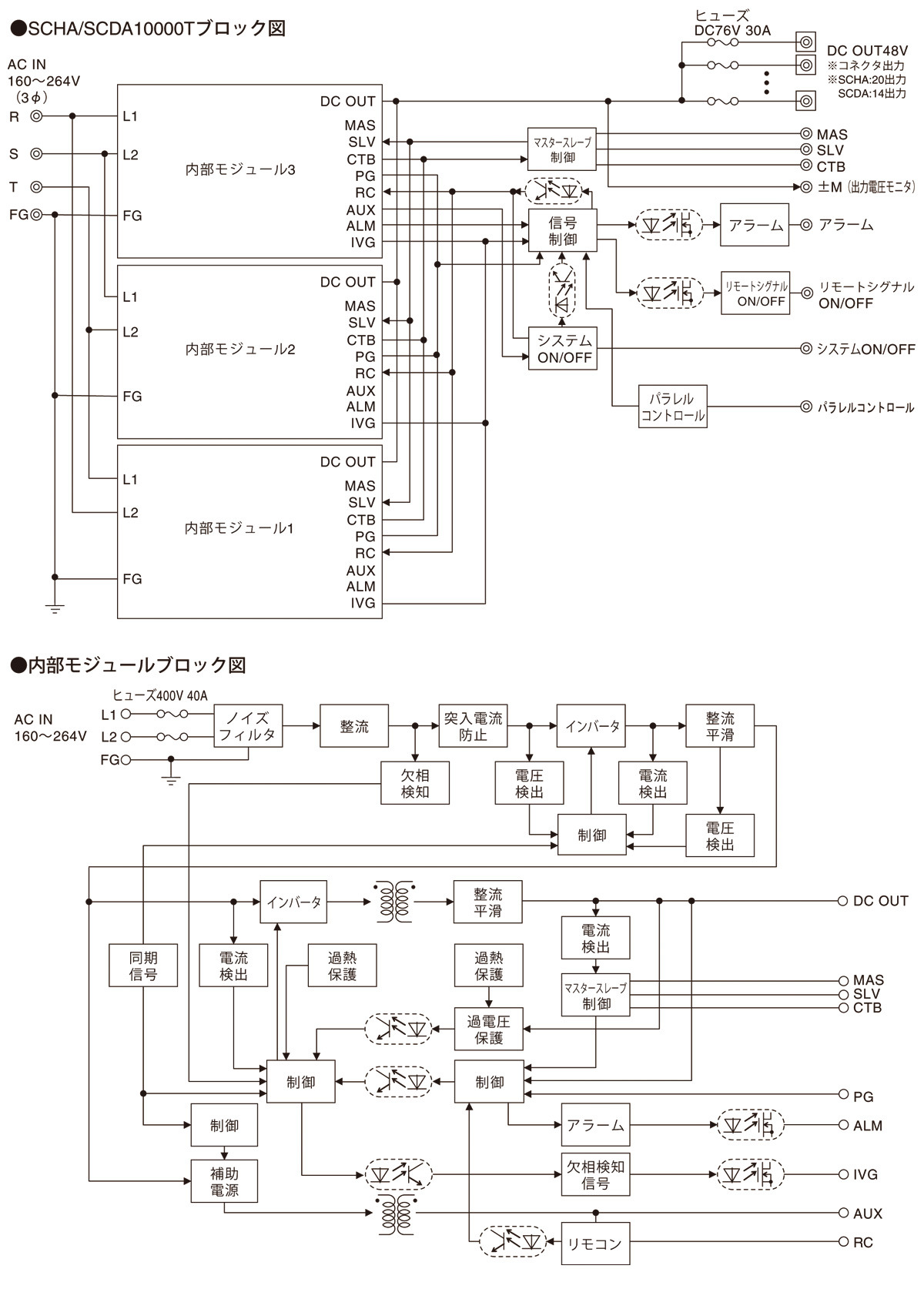

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
ハーネス、ファンユニット
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
取付金具 |
F-SCD-1 | 19 インチラック実装用（ブラケット付き）の金具です。 | ||
| F-SCD-2 | 19 インチラック実装用の金具です。 | |||
ハーネス |
H-OU-35 | 出力用のハーネスです。 | - | |
| H-PA-7 | 並列接続時に使用（SLAVE電源 - SLAVE電源 間の接続）するハーネスです。 | - | ||
| H-PA-8 | 並列接続時に使用（MASTER電源 - SLAVE電源 間の接続）するハーネスです。 | - | ||
| H-SN-27 | リモートシグナル ON/OFF 機能を使用するときに使用するハーネスです。 | - | ||
| H-SN-28 | MAS,SLV,CTB,PCONT,COM 端子を使用するときに使用するハーネスです。 | - | ||
| H-SN-29 | システム ON/OFF 機能を使用するときに使用するハーネスです。 | - | ||
| H-SN-30 | アラーム、出力電圧モニタ端子を使用するときに使用するハーネスです。 | - | ||
| H-SN-35 | AUX(5V)、リモコン、PG端子を使用する場合に使用するハーネスです。 | - | ||
ファンユニット |
FAN-SCD-1 | SCHA10000T-48用のファンユニットです。 | - | |
| FAN-SCD-2 | SCHA10000T-48用のファンユニットです。 | - |
