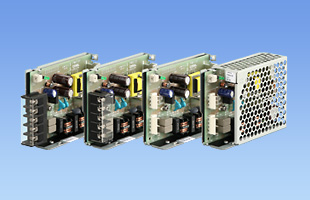

PMA15F-15の特長
・医用電気機器対応・デュアルヒューズ内蔵
・カバー、専用ハーネス等、充実したオプションパーツ(オプションパーツのページをご参照ください)
呼称方法と製品オプション
PM(1) A(2) 15(3) F(4) - □(5) - □(6)
(1)シリーズ名(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T:縦型端子台
T1:横型端子台
N:ケースカバー付
J1:VH(J.S.T.)コネクタ
オプション設定時は仕様が変わります。詳細はお問い合わせください。

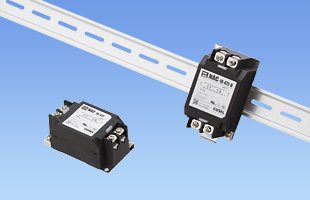

推奨ノイズフィルタ
仕様(概要)
項目 | 仕様 | |
---|---|---|
入力電圧 | AC85 ~ 264V 1Φ ※ | |
出力 | 電力 | 15W |
電圧・電流 | 15V 1A | |
電圧可変範囲 | 13.20 ~ 18.00V | |
付属機能 | 過電流保護 | 定格電流の105% minで動作、 自動復帰 |
過電圧保護 | 20.00 ~ 25.00V | |
リモートコントロール | - | |
リモートセンシング | - | |
その他 | - | |
使用温・湿度 | -10 ~ +70℃, 20 ~ 90%RH(結露なし)※ | |
適応規格 | 安全規格 | UL60601-1, C-UL(CSA-C22.2 No.601.1), EN60601-1 取得 |
雑音端子電圧 | FCC-B, VCCI-B, CISPR11-B, CISPR22-B, EN55011-B, EN55022-B 準拠 | |
高調波電流 | IEC61000-3-2(クラスA) 準拠 (力率改善回路なし ※)※ | |
構造 | 外形寸法(W×H×D) | 31×78×103mm (端子台含まず) |
質量 | 230g max (ケースカバー付:265g max) | |
冷却方法 | 自然空冷 | |
無償補償期間 | 5年(取扱説明書参照) |
- ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

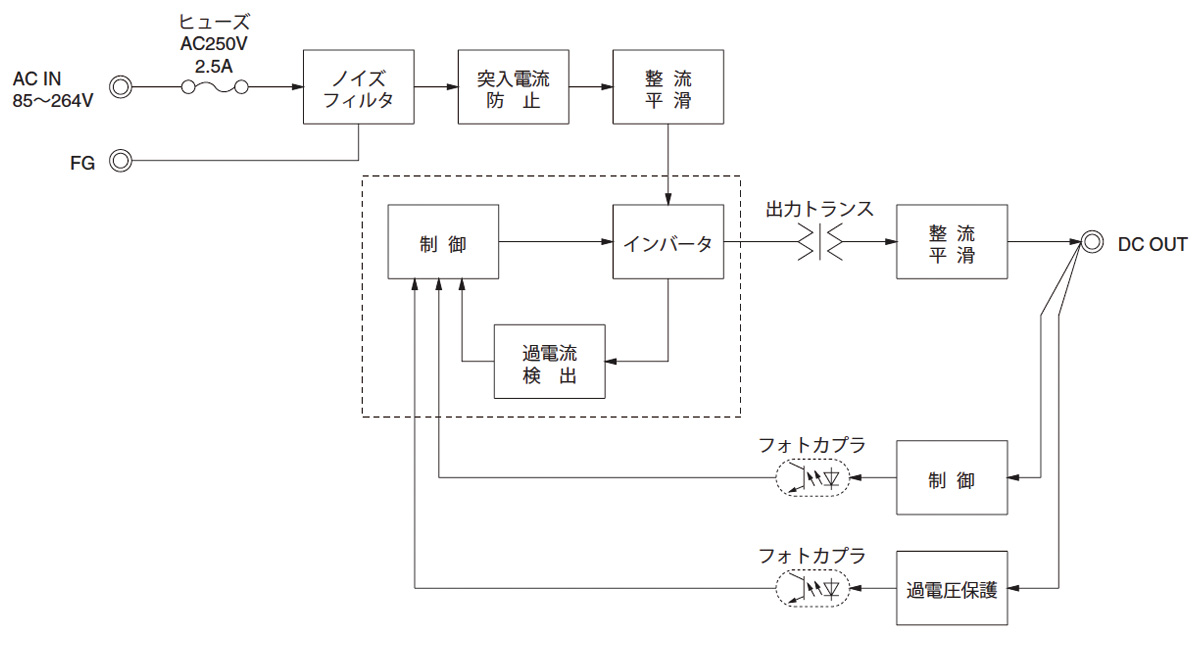

ブロックダイヤグラム
各種ドキュメントダウンロード
テクニカルデータ | ||
---|---|---|
CADデータ | DXF | |
3D CADデータ | STEP | |
IGES |
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
取付金具
種類 | 型番 | 説明 | DXF | |
---|---|---|---|---|
取付金具 |
F-PBA30-1 | 電源の実装を容易にするための取付金具です。 (底面取付用) |
||
F-PBA30-2 | 電源の実装を容易にするための取付金具です。 (正面・裏面取付用) |
|||
ハーネス |
H-IN-3 | オプション:-J1に対応する入力用ハーネス(メーカ:J.S.T)です。 | - | |
H-IN-15 | 入力用ハーネス(メーカ:Tyco Electronics AMP)です。 | - | ||
H-OU-9 | オプション:-J1に対応する出力用ハーネス(メーカ:J.S.T)です。 | - | ||
H-OU-28 | 出力用ハーネス(メーカ:Tyco Electronics AMP)です。 | - |
