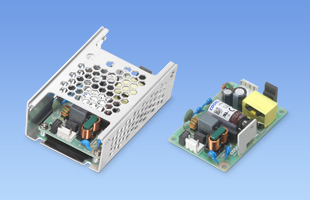

PMA15F-12

2010年発売

PMA15F-12の特長

・医用電気機器対応
・デュアルヒューズ内蔵
・カバー、専用ハーネス等、充実したオプションパーツ(オプションパーツのページをご参照ください)

呼称方法と製品オプション

PM(1) A(2) 15(3) F(4) - (5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
 T:縦型端子台
 T1:横型端子台
 N:ケースカバー付
 J1:VH(J.S.T.)コネクタ
オプション設定時は仕様が変わります。詳細はお問い合わせください。

推奨ノイズフィルタ

仕様(概要)

項目 仕様
入力電圧 AC85 ~ 264V 1Φ ※
出力 電力 15.6W
電圧・電流 12V 1.3A
電圧可変範囲 10.00 ~ 13.20V
付属機能 過電流保護 定格電流の105% minで動作、 自動復帰
過電圧保護 15.00 ~ 18.00V
リモートコントロール -
リモートセンシング -
その他 -
使用温・湿度 -10 ~ +70℃, 20 ~ 90%RH(結露なし)※
適応規格 安全規格 UL60601-1, C-UL(CSA-C22.2 No.601.1), EN60601-1 取得
雑音端子電圧 FCC-B, VCCI-B, CISPR11-B, CISPR22-B, EN55011-B, EN55022-B 準拠
高調波電流 IEC61000-3-2(クラスA) 準拠 (力率改善回路なし ※)※
構造 外形寸法(W×H×D) 31×78×103mm (端子台含まず)
質量 230g max (ケースカバー付:265g max)
冷却方法 自然空冷
無償補償期間 5年(取扱説明書参照)
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

ブロックダイヤグラム

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

別売オプションパーツ

取付金具

種類 型番 説明 PDF DXF
取付金具
F-PBA30-1 電源の実装を容易にするための取付金具です。
(底面取付用)
F-PBA30-2 電源の実装を容易にするための取付金具です。
(正面・裏面取付用)
ハーネス
H-IN-3 オプション:-J1に対応する入力用ハーネス(メーカ:J.S.T)です。 -
H-IN-15 入力用ハーネス(メーカ:Tyco Electronics AMP)です。 -
H-OU-9 オプション:-J1に対応する出力用ハーネス(メーカ:J.S.T)です。 -
H-OU-28 出力用ハーネス(メーカ:Tyco Electronics AMP)です。 -
表1 製品ステータス情報
項番 製品ステータス 定義
1 新製品 当社新製品。新規採用を推奨している製品
2 推奨品 新規採用を推奨している製品
3 表示なし 量産中の製品
4 非推奨品 新規での採用を推奨していない製品
既存のお客様は引き続きご購入頂けます
5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
6 生産中止品 最終オーダーの受付を終了した製品
