PLA50F-24

生産中止予定(2025年10月20日)

2014年発売

切替推奨品

形状 機種名 発売 カタログ
取扱説明
置換え資料
ユニット PDA50F-24 2023年
  • カタログ
  • 取扱説明
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください

    PLA50F-24の特長

    ・従来製品から奥行き寸法を20%小型化
    ・定格出力時、動作周囲温度範囲向上(正規取付 従来比10℃向上 ケースカバー付)
    ・高調波電流規正対応(IEC61000-3-2 クラス A 準拠)
    ・UL508取得(-Jオプションを除く), SEMI F47規格対応可能
    ・様々なインターフェースをオプションで設定(端子台上向き[-T]、コネクタ接続[-J])

    呼称方法と製品オプション

    PL(1) A(2) 50(3) F(4) - (5) - (6)

    (1)シリーズ名
    (2)単一出力
    (3)定格出力電力
    (4)フルレンジ入力
    (5)定格出力電圧
    (6)オプション
      C:コーティング
      J:コネクタタイプ
      T:縦型端子台
      N2:DINレール取付金具付
    オプション設定時は仕様が変わります。詳細はお問い合わせください。

    推奨ノイズフィルタ

    仕様(概要)

    項目 仕様
    入力電圧 AC85 ~ 264V 1Φ ※
    出力 電力 52.8W ACIN115V ~ 264V
    電圧・電流 24V 2.2A
    電圧可変範囲 21.60 ~ 26.40V
    付属機能 過電流保護 定格電流の105% minで動作、 自動復帰
    過電圧保護 27.60 ~ 33.60V
    リモートコントロール -
    リモートセンシング -
    その他 -
    使用温・湿度 -20 ~ +70℃, 20 ~ 90%RH(結露なし)
    適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1, UL508(-J オプション除く)取得, 電安法準拠 ※
    雑音端子電圧 FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
    高調波電流 IEC61000-3-2(クラスA) 準拠
    構造 外形寸法(W×H×D) 38×80×99mm (端子台およびねじ含まず)
    質量 400g max
    冷却方法 自然空冷
    無償補償期間 5年(条件付:取扱説明書参照)
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

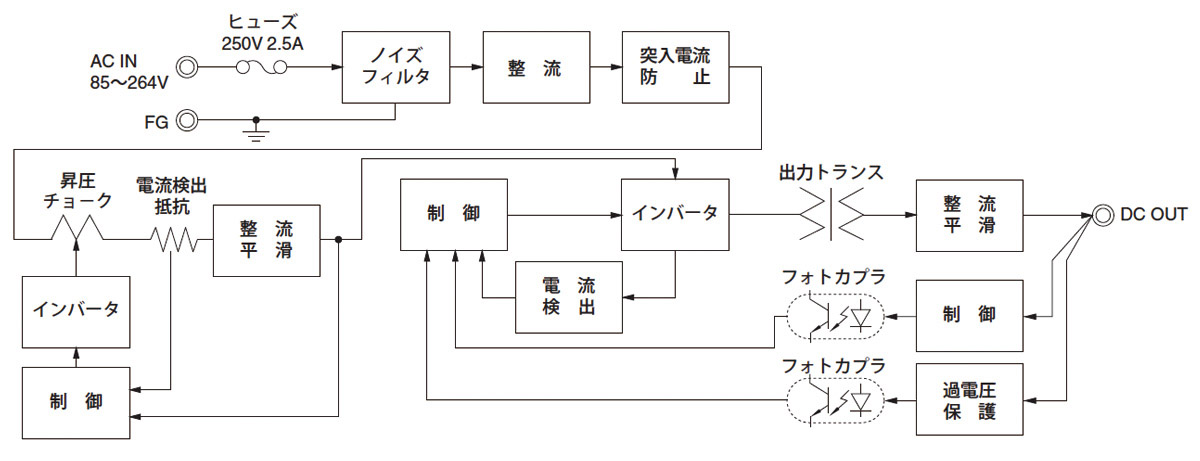

    ブロックダイヤグラム

    各種ドキュメントダウンロード

    テクニカルデータ
    CADデータ DXF
    3D CADデータ STEP
    IGES
    • ※掲載していない資料もあります。詳しくはお問い合せください。

    別売オプションパーツ

    取付金具、DINレール対応取付金具、ハーネス

    種類 型番 説明 PDF DXF
    取付金具
    F-PLA50-1 電源の実装を容易にするための取付金具です。
    (底面取付用)
    F-PLA50-2 電源の実装を容易にするための取付金具です。
    (正面・裏面取付用)
    DINレール対応取付金具
    FD-PLA50-2 DINレール対応取付金具
    (35mm幅対応)
    ハーネス
    H-IN-22 オプション:-Jに対応する入力用ハーネスです。 -
    H-OU-38 オプション:-Jに対応する出力用ハーネスです。 -
    表1 製品ステータス情報
    項番 製品ステータス 定義
    1 新製品 当社新製品。新規採用を推奨している製品
    2 推奨品 新規採用を推奨している製品
    3 表示なし 量産中の製品
    4 非推奨品 新規での採用を推奨していない製品
    既存のお客様は引き続きご購入頂けます
    5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
    6 生産中止品 最終オーダーの受付を終了した製品
