PDA50F

2023年発売

PDA50Fの特長

・PBAと同一外形、取付穴コンパチ
・高効率
・低ノイズ
・広い動作周囲温度範囲
・高調波規制対応(IEC61000-3-2 準拠)
・SEMI F47 規格対応可

製品紹介動画

AC-DC電源 PDAシリーズの紹介

呼称方法と製品オプション

PD(1) A(2) 50(3) F(4) - (5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
 N:ケースカバー付
オプション設定時は仕様が変わります。詳細はお問い合わせください。

推奨ノイズフィルタ

機種ラインナップ

機種名 出力電力 出力電圧・電流
PDA50F-5 50W 5V 10A
PDA50F-12 51.6W 12V 4.3A
PDA50F-24 52.8W 24V 2.2A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

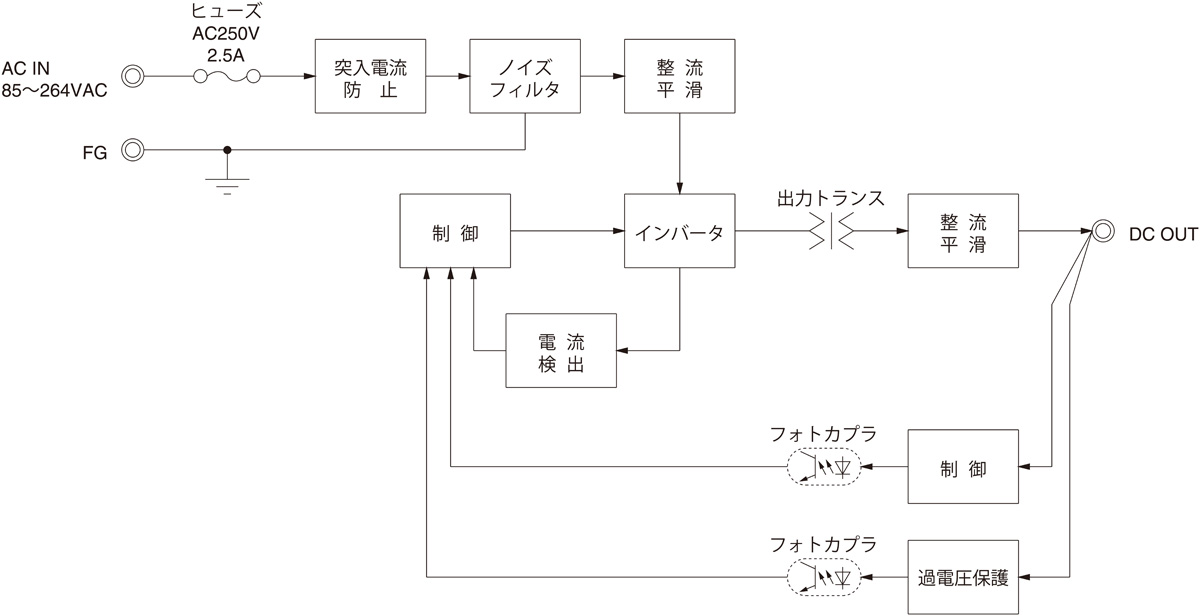

ブロックダイヤグラム

別売オプションパーツ

取付金具

種類 型番 説明 PDF DXF
取付金具
F-PBA50-1 電源の実装を容易にするための取付金具です。
(底面取付用)
F-PBA50-2 電源の実装を容易にするための取付金具です。
(正面・裏面取付用)
表1 製品ステータス情報
項番 製品ステータス 定義
1 新製品 当社新製品。新規採用を推奨している製品
2 推奨品 新規採用を推奨している製品
3 表示なし 量産中の製品
4 非推奨品 新規での採用を推奨していない製品
既存のお客様は引き続きご購入頂けます
5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
6 生産中止品 最終オーダーの受付を終了した製品
