| 無償補償期間 | 5年（取扱説明書参照） |
|---|
PCA1000F-24の特長
低背型で１Ｕサイズに対応可能（高さ41mm）医用電気機器規格（ANSI/AAMI ES60601-1, EN60601-1 3rd, IEC60601-1-2 4th Ed.）に対応
絶縁クラス 2MOPP
AUX出力付き 12V 0.1A (電圧可変範囲 5～12V)
定電流動作可能
出力電圧は0V近くまで可変対応
各種アラームあり
並列運転/N+1 並列冗長運転可能
通信によるモニタリング機能および各種設定値の変更が可能
SEMI F47規格対応(負荷率100%以下/200VAC入力時、70%以下/100VAC入力時)
UL508対応 (T5オプション)
製品紹介動画
呼称方法と製品オプション
PC(1) A(2) 1000(3) F(4) - □(5) - □(6)
(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーティング
G：低漏洩電流
T：出力端子台仕様
（24V以上）
I：PMBus通信対応仕様
F2：ファン逆取付対応仕様
P3：マスタースレーブ運転仕様
W1：アラーム仕様
E1 : 雑音端子電圧 classB 準拠仕様
(24V以上)
T5 : UL508取得
(24V以上)
各オプションの詳細は取扱説明項番6.1「オプション説明」をご参照ください。
外形イメージは下記データから確認することができます。
初めにお読みください
標準モデル（バスバータイプ） T：出力端子台仕様（24V以上）
推奨ノイズフィルタ
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | 85 ～ 264VAC 1Φ ※ | |
| 出力 | 電力 | 1056W |
| 電圧・電流 | 24V 44A | |
| 電圧可変範囲 | 14.40 ～ 28.80V | |
| 付属機能 | 過電流保護 | 定格電流の105% min で動作、 自動復帰 |
| 過電圧保護 | 30.00 ～ 33.60V | |
| リモートコントロール | 可能 | |
| リモートセンシング | 可能 | |
| その他 | - | |
| 使用温・湿度 | -20 ～ +70℃, 20 ～ 90%RH（結露なし）※ | |
| 適応規格 | 安全規格 | UL62368-1, C-UL（CSA62368-1）,EN62368-1, ANSI/AAMI ES60601-1, EN60601-1 3rd 取得 ※ |
| 雑音端子電圧 | FCC Part15 classA, VCCI-A, CISPR32-A, EN55011-A, EN55032-A 準拠 | |
| 高調波電流 | IEC61000-3-2 準拠 ※ | |
| 構造 | 外形寸法（W×H×D） | 102×41×178mm （端子台およびねじ含まず） |
| 質量 | 1.2kg max | |
| 冷却方法 | 強制空冷（ファン内蔵） | |
| 無償補償期間 | 5年（取扱説明書参照） | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

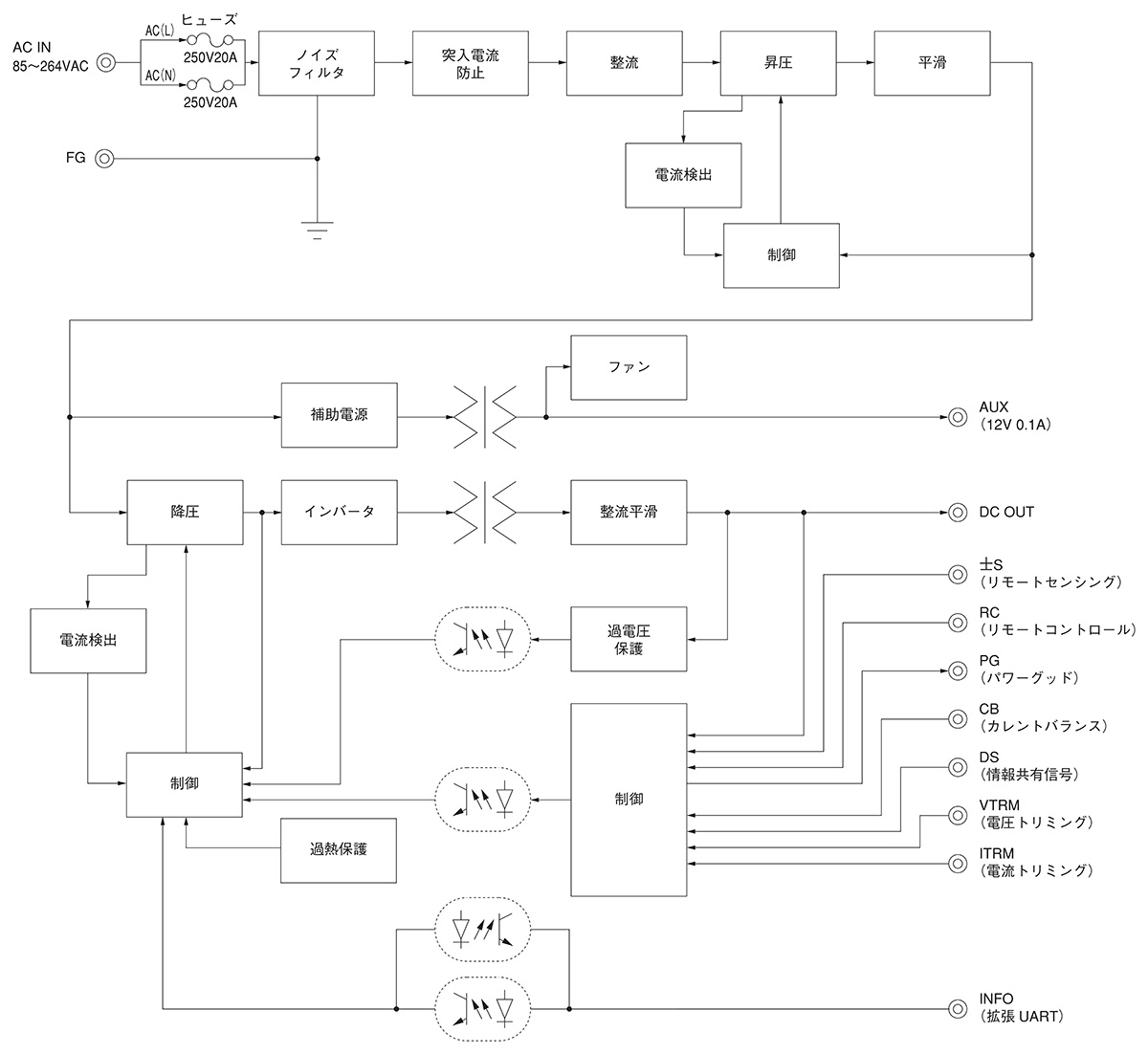

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-PA-14 | 直列運転をする場合に使用するハーネスです。 | - | |
| H-PA-15 | 並列/N+1並列冗長運転をする場合に使用するハーネスです。 | - | ||
| H-PA-16 | 並列のマスター/スレーブ運転をする場合に使用するハーネスです。(-P3オプション) | - | ||
| H-SN-48 | CN1、CN2の機能（VTRM、INFO、CB、DSなど）を使う場合に使用するハーネスです。 | - | ||
| H-SN-49 | リモートセンシングを除くCN1、CN2の機能（VTRM、INFO、CB、DSなど）を使う場合に使用するハーネスです。 | - | ||
| H-SN-50 | CN3の機能（AUX、PG、ITRMなど）を使う場合に使用するハーネスです。 | - | ||
| H-SN-51 | CN4の機能（アドレス設定）を使う場合に使用するハーネスです。 | - | ||
| H-SN-52 | リモートコントロール回路接続例（C）を使う場合に使用するハーネスです。 | - | ||
| H-SN-53 | マスター・スレーブ運転のスレーブ電源設定に使用するハーネスです。(-P3オプション) | - | ||
| H-SN-54 | 出力電圧外部可変機能の有効設定に使用するハーネスです。 | - | ||
| H-SN-66 | PMBus通信を使う場合に使用（-Ｉオプション）するハーネスです。 | - | ||
通信変換ユニット |
CR-PC-1 | 拡張UART信号とRS232信号を相互に変換するユニットです。 | - | |
| CR-PC-2 | 拡張UART信号とRS485（Modbus-RTU）信号を相互に変換するユニットです。 |
- |
