PBA600F-60-MXJD

2012年発売

PBA600F-60-MXJDの特長

・定電流出力
・各種アラームあり
・48V系の蓄電池に対応
・ファンのメンテナンス性大幅向上
・出力電圧は約0V まで可変可能
・AUX(12V)付き
・並列運転 / N+1 並列冗長運転
・専用ハーネスなど各種オプションパーツを対応
(PBA シリーズ オプションパーツのページをご参照ください)

呼称方法と製品オプション

PB(1) A(2) 600(3) F(4) - 30(5) - MXJD(6) (7)


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)製品識別記号
(7)過電流保護設定値
設定値は1A刻みで指定可能

推奨ノイズフィルタ

仕様(概要)

項目 仕様
入力電圧 AC85 ~ 264V 1Φ
出力 電力 616W
電圧・電流 56V 11A
電圧可変範囲 48.00 ~ 62.00V
付属機能 過電流保護 設定電流の±10%で動作、自動復帰
過電圧保護 63.00 ~ 69.00V
リモートコントロール 可能
リモートセンシング 可能
その他 -
使用温・湿度 -20 ~ +71℃, 20 ~ 90%RH(結露なし)※
適応規格 安全規格 -
雑音端子電圧 FCC Part15 classB, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
高調波電流 IEC61000-3-2 準拠 ※
構造 外形寸法(W×H×D) 120×61×190mm (端子台およびねじ含まず)
質量 1.6kg max
冷却方法 強制空冷(ファン内蔵)
標準価格(税抜) 34,500円
無償補償期間 5年(取扱説明書参照)
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

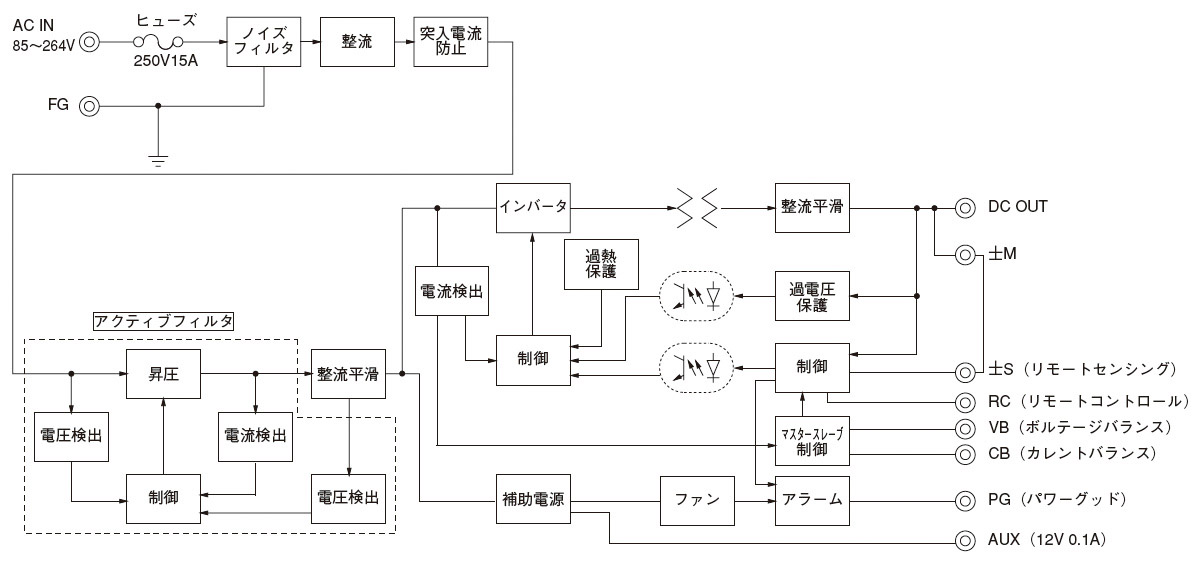

ブロックダイヤグラム

各種ドキュメントダウンロード

CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。
