MMC8A生産中止予定(2017年3月31日)

1985年発売
定格入力:AC85 ~ 132V 1Φ
定格出力電力:8W
出力電圧:+5V/+12V/-12V、+5V/+15V/-15V、+5V/+12V/-5V
標準価格(税抜)
3,400円(ケースカバー付:3,620円)
RoHS
UL・C-UL
無償補償期間 2年

切替推奨品

切替推奨品は、下記モデルの組合わせとなる場合もありますので、詳細は置換え資料を参照ください
形状 モデル名 発売 標準価格
(税別)
カタログ
取扱説明
置換え資料
ユニット PBA10F 2005年 2,600円(ケースカバー付:2,820円)
  • カタログ
  • 取扱説明
  • 置換え資料
  • ユニット PLA15F 2014年 1,550円
  • カタログ
  • 取扱説明
  • 置換え資料
  • 基板単体 LDC15F 1994年 3,500円(ケースカバー付:3,800円)
  • カタログ
  • 取扱説明
  • 置換え資料
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください

    MMC8Aの特長

    小型、軽量、低価格
    突入電流防止回路、過電流保護回路付
    V1とV2、V3は絶縁
    V1、V2、V3とも出力電圧安定化

    呼称方法と製品オプション

    MMC(1) 8A(2) - 1(3) - (4)


    (1)シリーズ名
    (2)定格出力電力
    (3)出力電圧の種類
    (4)オプション
    G:低漏洩電流
    N:ケースカバー付

    別売オプションパーツ

    DINレール取付金具、ハーネス

    機種ラインナップ

    機種名 出力電力 出力電圧・電流
    MMC8A-1 8.4W V1:+5V 1.2A
    V2:+12V 0.1A
    V3:-12V 0.1A
    MMC8A-2 8.5W V1:+5V 1.1A
    V2:+15V 0.1A
    V3:-15V 0.1A
    MMC8A-3 7.7W V1:+5V 1.2A
    V2:+12V 0.1A
    V3:-5V 0.1A
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

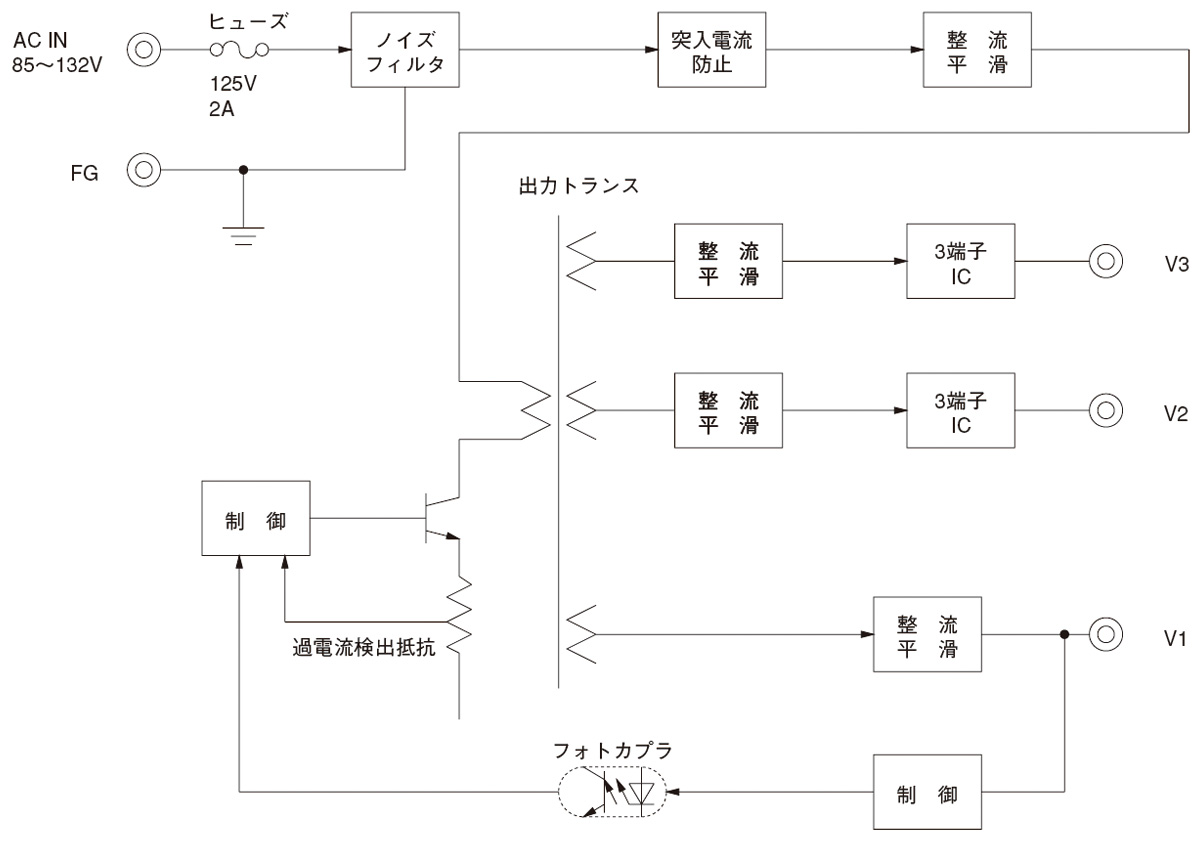

    ブロックダイヤグラム
