MHFS31205

2020年発売

MHFS31205の特長

・業界標準パッケージ SIP8
・ワイド入力 4.5 ~ 18VDC
・入出力間アイソレーションAC3,000V, DC4,200V (1分間)
・過電流保護回路 (自動復帰)
・医用電気機器規格 (ANSI / AAMI ES60601-1, EN60601-1 3rd)に対応
 絶縁クラス2MOOP (250VAC)
・リモートコントロール
・外部出力電圧可変可能
・アルミ電解 / タンタル電解コンデンサ未使用

製品紹介動画

呼称方法と製品オプション

MHF(1) S(2) 3(3) 24(4) 05(5)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧

仕様(概要)

項目 仕様
入力電圧 4.5 ~ 18VDC
出力 電力 3W
電圧・電流 5V 0.6A
電圧可変範囲 内部固定(TRMオープン) 外付抵抗にて可変可能 ただし-5% / +20%
付属機能 過電流保護 定格電流の105% minで動作、自動復帰※
過電圧保護 -
リモートコントロール 可能(負論理:Lで出力ON、Hで出力OFF)
リモートセンシング -
その他 -
使用温・湿度 -40 ~ +85℃, 20 ~ 95%RH(結露なし)※
適応規格 安全規格 UL62368-1, EN62368-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1), ANSI/AAMI ES60601-1, EN60601-1 3rd, C-UL (equivalent to CAN/CSA-C22.2 No.60601-1)取得
雑音端子電圧 -
高調波電流 -
構造 外形寸法(W×H×D) 22.0×12.0×9.5mm
質量 7g max
冷却方法 自然空冷 / 強制通風
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

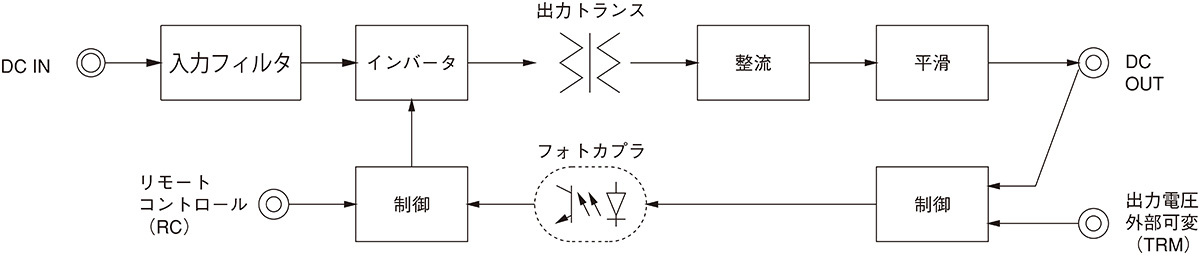

ブロックダイヤグラム

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。
