MGXS6

2018年発売
定格入力:DC6 ~ 60V
定格出力電力:6W
出力電圧:3.3V, 5V, 12V, 15V
標準価格(税抜)
2,300円
RoHS エコモデル
UL・C-UL DEMKO CE
無償補償期間 10年(取扱説明 項番10参照)

MGXS6の特長

・業界標準パッケージ SIP8
・超ワイド入力(MGXS) DC6 ~ 60V
・入出力間アイソレーションDC1,500V(1分間)
・過電流保護回路(自動復帰)
・アルミ電解 / タンタルコンデンサ未使用
・リモートコントロール(MGXS6)

呼称方法と製品オプション

MGX(1) S(2) 6(3) 24(4) 05(5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
 Y2 : 出力電圧可変( +10%, -5%)

機種ラインナップ

機種名 出力電力 出力電圧・電流
MGXS6243R3 5.28W 3.3V 1.6A
MGXS62405 6W 5V 1.2A
MGXS62412 6W 12V 0.5A
MGXS62415 6W 15V 0.4A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

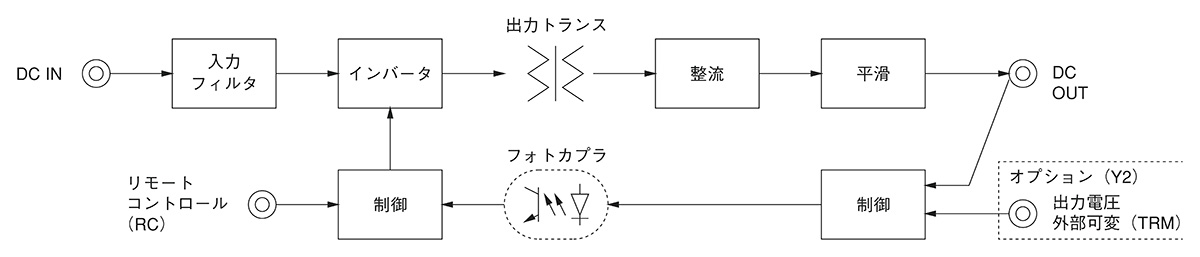

ブロックダイヤグラム
