定格入力：DC9 ～ 36V, DC18 ～ 76V
定格出力電力：3W
出力電圧：±12V（+24）, ±15V（+30）
定格出力電力：3W
出力電圧：±12V（+24）, ±15V（+30）
| 無償補償期間 | 10年（取扱説明 項番10参照） |
|---|
MGFW3の特長
・業界標準パッケージ SIP6・ワイド入力 DC9 ～ 36V / DC18 ～ 76V
・入出力間アイソレーションDC1,500V（1分間）
・過電流保護回路（自動復帰）
・アルミ電解 / タンタル電解コンデンサ未使用
呼称方法と製品オプション
MGF(1) W(2) 3(3) 24(4) 12(5) - □(6)
(1)シリーズ名(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| MGFW32412 | 3.12W | ±12V（+24V） 0.13A |
| MGFW32415 | 3W | ±15V（+30V） 0.1A |
| MGFW34812 | 3.12W | ±12V（+24V） 0.13A |
| MGFW34815 | 3W | ±15V（+30V） 0.1A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

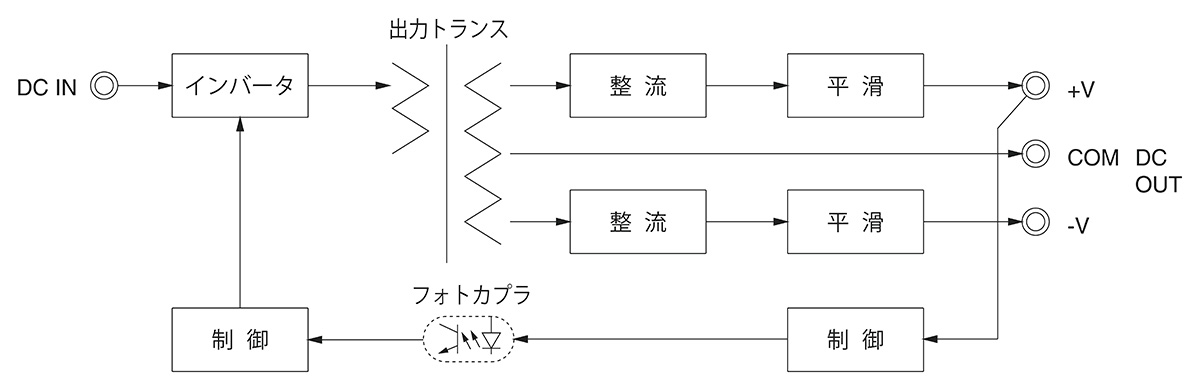

ブロックダイヤグラム
