MGFS6

2017年発売
定格入力:DC9 ~ 36V, DC18 ~ 76V
定格出力電力:6W
出力電圧:3.3V, 5V, 12V, 15V
標準価格(税抜)
1,700円
RoHS エコモデル
UL・C-UL DEMKO CE
無償補償期間 10年(取扱説明 項番10参照)

MGFS6の特長

・業界標準パッケージ SIP8
・ワイド入力 DC9 ~ 36V / DC18 ~ 76V
・入出力間アイソレーションDC1,500V(1分間)
・過電流保護回路(自動復帰)
・リモートコントロール
・アルミ電解 / タンタルコンデンサ未使用

呼称方法と製品オプション

MGF(1) S(2) 6(3) 24(4) 05(5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
 Y2 : 出力電圧可変( +10%, -5%)

機種ラインナップ

機種名 出力電力 出力電圧・電流
MGFS6243R3 5.28W 3.3V 1.6A
MGFS62405 6W 5V 1.2A
MGFS62412 6W 12V 0.5A
MGFS62415 6W 15V 0.4A
MGFS6483R3 5.28W 3.3V 1.6A
MGFS64805 6W 5V 1.2A
MGFS64812 6W 12V 0.5A
MGFS64815 6W 15V 0.4A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

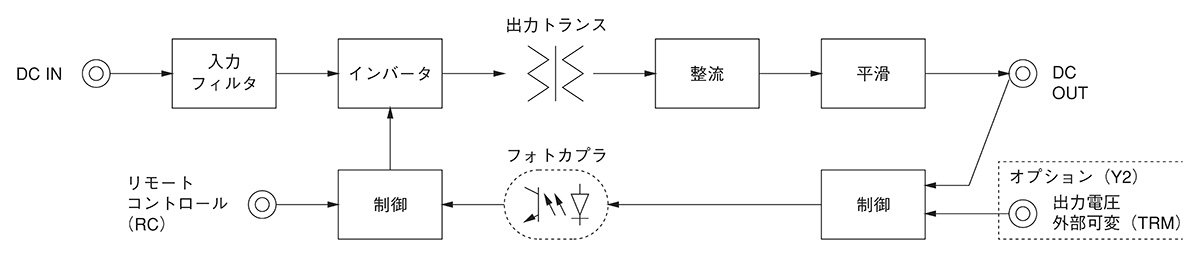

ブロックダイヤグラム
