MGFS10

2017年発売
定格入力:DC9 ~ 36V, DC18 ~ 76V
定格出力電力:10W
出力電圧:3.3V, 5V, 12V, 15V
標準価格(税抜)
2,350円
RoHS エコモデル
UL・C-UL DEMKO CE
無償補償期間 10年(取扱説明 項番10参照)

MGFS10の特長

・業界標準パッケージ SIP8
・ワイド入力 DC9 ~ 36V / DC18 ~ 76V
・同期整流回路採用で高効率
・入出力間アイソレーションDC1,500V(1分間)
・過電流保護回路(自動復帰)
・リモートコントロール
・アルミ電解 / タンタルコンデンサ未使用

呼称方法と製品オプション

MGF(1) S(2) 10(3) 24(4) 05(5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
 Y2 : 出力電圧可変( +10%, -5%)

機種ラインナップ

機種名 出力電力 出力電圧・電流
MGFS10243R3 8.58W 3.3V 2.6A
MGFS102405 10W 5V 2A
MGFS102412 10.8W 12V 0.9A
MGFS102415 10.5W 15V 0.7A
MGFS10483R3 8.58W 3.3V 2.6A
MGFS104805 10W 5V 2A
MGFS104812 10.8W 12V 0.9A
MGFS104815 10.5W 15V 0.7A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

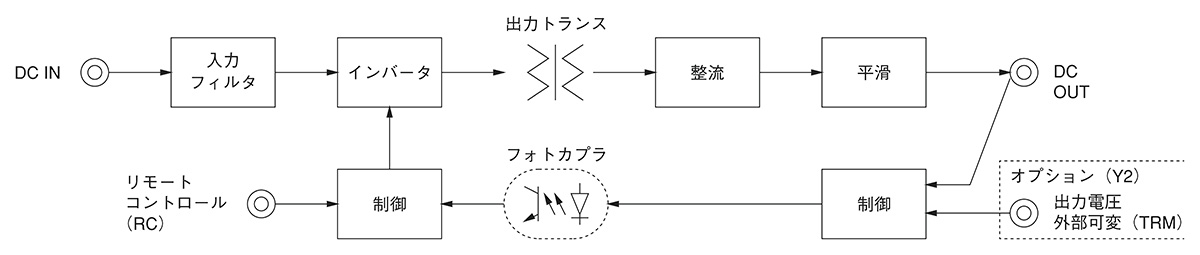

ブロックダイヤグラム
