定格入力：AC85 ～ 132V 1Φ
定格出力電力：150W
出力電圧：3.3V、5V、12V、15V、24V、48V
定格出力電力：150W
出力電圧：3.3V、5V、12V、15V、24V、48V
| 無償補償期間 | 5年（取扱説明書参照） |
|---|
本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。
切替推奨品
| 形状 | モデル名 | 発売 | カタログ 取扱説明 置換え資料 |
|
|---|---|---|---|---|
 |
基板単体 | LHA150F | 2019年 |
|
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
LGA150Aの特長
・小型化（床面積 従来比28%低減）・シャーシ・カバー、専用ハーネス等、充実したオプション（オプションパーツのページをご参照ください）
呼称方法と製品オプション
LG(1) A(2) 150(3) A(4) - 5(5) - □(6)
(1)シリーズ名(2)シングル出力
(3)定格出力電力
(4)100V系入力
(5)定格出力電圧
(6)オプション
C：コーティング
G：低漏洩電流
H：ピーク電流対応
（24Vのみ）
J1：VH（J.S.T）コネクタ
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付
推奨ノイズフィルタ
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| LGA150A-3R3-Y | 99W | 3.3V 30A |
| LGA150A-5-Y | 150W | 5V 30A |
| LGA150A-12 | 150W | 12V 12.5A |
| LGA150A-15 | 150W | 15V 10A |
| LGA150A-24 | 151.2W | 24V 6.3A |
| LGA150A-24-H | 151.2W | 24V 6.3A |
| LGA150A-48 | 153.6W | 48V 3.2A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

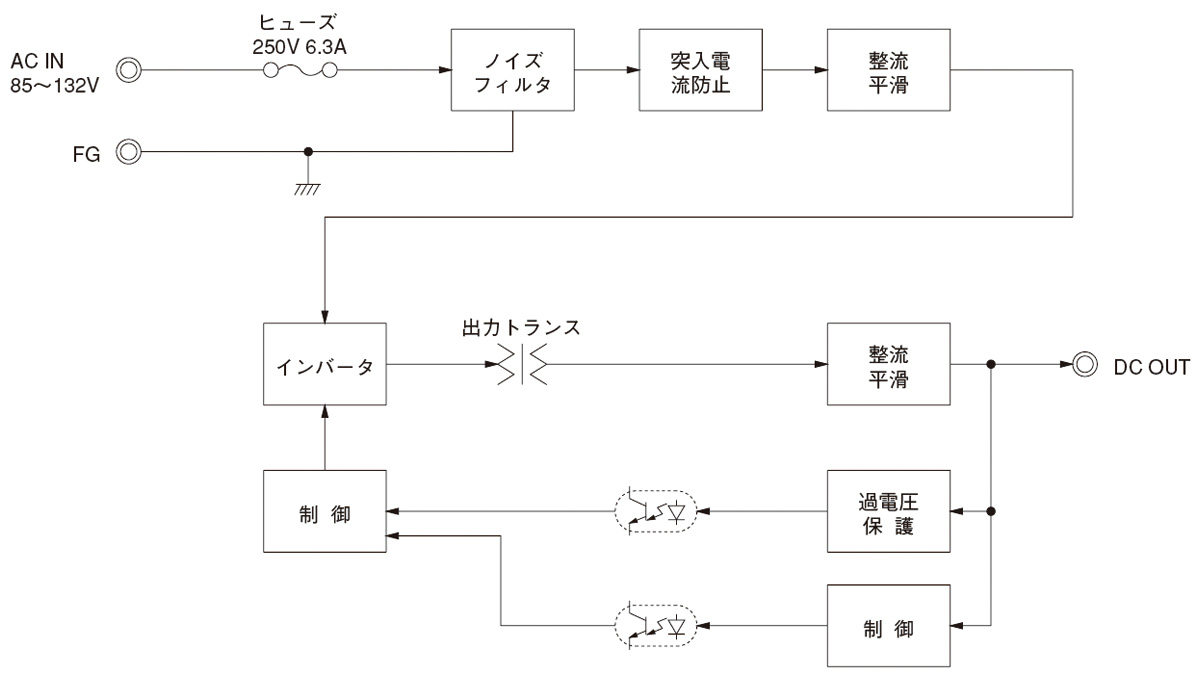

ブロックダイヤグラム
別売オプションパーツ
ハーネス
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-IN-5 | 入力用ハーネス（メーカ：J.S.T）です。 | - | |
| H-IN-10 | 入力用ハーネス（メーカ：J.S.T）です。 | - | ||
| H-IN-12 | 入力用ハーネス（メーカ：Tyco Electronics）です。 | - | ||
| H-OU-12 | 出力用ハーネス（メーカ：J.S.T）です。 | - | ||
| H-OU-31 | 出力用ハーネス（メーカ：Tyco Electronics）です。 | - | ||
| H-OU-32 | 出力用ハーネス（メーカ：Tyco Electronics）です。 | - |
