LGA100A

2008年発売
定格入力:AC85 ~ 132V 1Φ
定格出力電力:100W
出力電圧:3.3V、5V、12V、15V、24V、48V
RoHS エコモデル
UL・C-UL TUV CE UKCA
無償補償期間 5年(取扱説明書参照)

本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。

切替推奨品

形状 モデル名 発売 カタログ
取扱説明
置換え資料
基板単体 LHA100F 2019年
  • カタログ
  • 取扱説明
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください

    LGA100Aの特長

    ・小型化(床面積 従来比30%低減)
    ・シャーシ・カバー、専用ハーネス等、充実したオプション(オプションパーツのページをご参照ください)

    呼称方法と製品オプション

    LG(1) A(2) 100(3) A(4) - 5(5) - (6)

    (1)シリーズ名
    (2)シングル出力
    (3)定格出力電力
    (4)100V系入力
    (5)定格出力電圧
    (6)オプション
    C:コーティング
    G:低漏洩電流
    H:ピーク電流対応
    (24Vのみ)
    J1:VH(J.S.T)コネクタ
    S:シャーシ付
    SN:シャーシ・カバー付
    Y:ボリューム付

    推奨ノイズフィルタ

    機種ラインナップ

    機種名 出力電力 出力電圧・電流
    LGA100A-3R3-Y 66W 3.3V 20A
    LGA100A-5-Y 100W 5V 20A
    LGA100A-12 102W 12V 8.5A
    LGA100A-15 105W 15V 7A
    LGA100A-24 103.2W 24V 4.3A
    LGA100A-24-H 103.2W 24V 4.3A
    LGA100A-48 100.8W 48V 2.1A
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

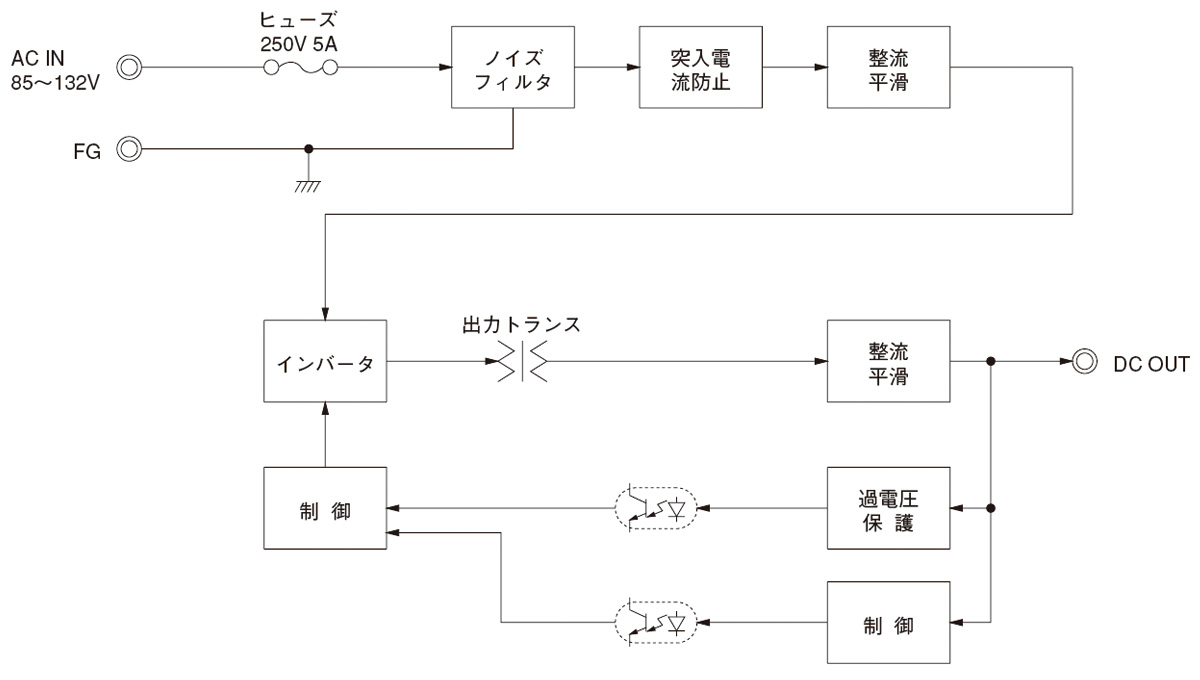

    ブロックダイヤグラム

    別売オプションパーツ

    ハーネス

    種類 型番 説明 PDF DXF
    ハーネス
    H-IN-5 入力用ハーネス(メーカ:J.S.T)です。 -
    H-IN-10 入力用ハーネス(メーカ:J.S.T)です。 -
    H-IN-12 入力用ハーネス(メーカ:Tyco Electronics)です。 -
    H-OU-10 出力用ハーネス(メーカ:J.S.T)です。 -
    H-OU-30 出力用ハーネス(メーカ:Tyco Electronics)です。 -
