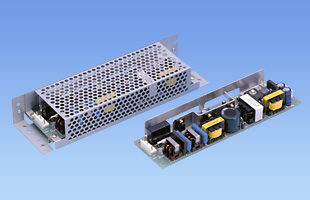

定格入力：AC85 ～ 264V 1Φ
定格出力電力：50W
出力電圧：3.3V、5V、9V、12V、15V、18V、24V、30V、48V
定格出力電力：50W
出力電圧：3.3V、5V、9V、12V、15V、18V、24V、30V、48V
| 無償補償期間 | 2年 |
|---|
本製品は面実装部品を搭載しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。
切替推奨品
| 形状 | モデル名 | 発売 | カタログ 取扱説明 置換え資料 |
|
|---|---|---|---|---|
 |
基板単体 | LHA50F | 2019年 |
|
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
LEA50Fの特長
・小型化（床面積 従来比38%低減） 当社LGA75Aと取付共通・高調波電流規制対応(IEC61000-3-2 適合）
・シャーシ・カバー、専用ハーネス等、充実したオプションパーツ（オプションパーツのページをご参照ください）
・SEMI F47 規格対応可（取扱説明項番1.1参照）
呼称方法と製品オプション
LEA(1) 50(2) F(3) - 5(4) - □(5)
(1)シリーズ名(2)定格出力電力
(3)連続入力
(4)定格出力電圧
(5)オプション
C：コーテイング
G：低漏洩電流
J2：ヨーロピアンコネクタ
R：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付
推奨ノイズフィルタ
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| LEA50F-3R3-Y | 33W | 3.3V 10A |
| LEA50F-5 | 50W | 5V 10A |
| LEA50F-9 | 50.4W | 9V 5.6A |
| LEA50F-12 | 51.6W | 12V 4.3A |
| LEA50F-15 | 52.5W | 15V 3.5A |
| LEA50F-18 | 50.4W | 18V 2.8A |
| LEA50F-24 | 50.4W | 24V 2.1A |
| LEA50F-24-H | 50.4W | 24V 2.1A（ピーク:2.6A） |
| LEA50F-30 | 51W | 30V 1.7A |
| LEA50F-48 | 52.8W | 48V 1.1A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

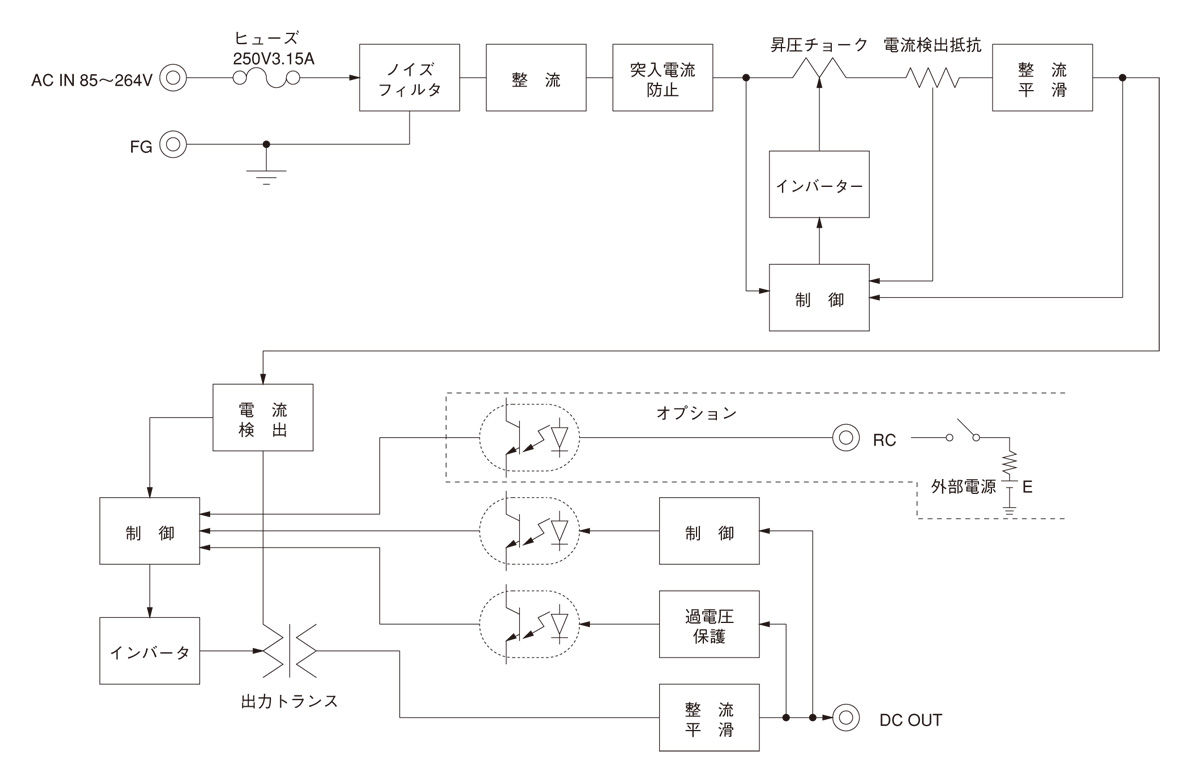

ブロックダイヤグラム
別売オプションパーツ
ハーネス
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-IN-5 | 入力用ハーネス（メーカ：J.S.T）です。 | - | |
| H-IN-10 | 入力用ハーネス（メーカ：J.S.T）です。 | - | ||
| H-OU-9 | 出力用ハーネス（メーカ：J.S.T）です。 | - | ||
| H-RC-1 | オプション：－Rに対応するハーネスです。 | - |
