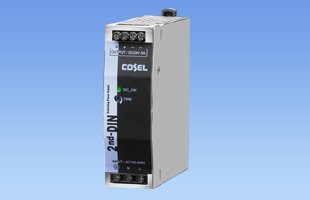

KLEA120F

2015年発売
定格入力:AC85 ~ 264V 1Φ
定格出力電力:120W
出力電圧:24V、48V
RoHS エコモデル
UL・C-UL DEMKO CE UKCA
無償補償期間 5年(取扱説明書参照)

KLEA120Fの特長

・高効率(88%typ AC230V入力、100%負荷)
・待機時の消費電力を低減
・広い動作周囲温度範囲
・入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意
・SEMI F-47規格対応可(出力ディレーティング必要)

呼称方法と製品オプション

KL(1) A(2) 120(3) F(4) - (5) - (6)

(1)シリーズ名
KLE:ヨーロッパ端子タイプ
KLN:ブロック端子タイプ
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C:コーティング
N2:ネジ取付対応

外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル

推奨ノイズフィルタ

機種ラインナップ

機種名 出力電力 出力電圧・電流
KLEA120F-24 120W 24V 5A
KLEA120F-48 120W 48V 2.5A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

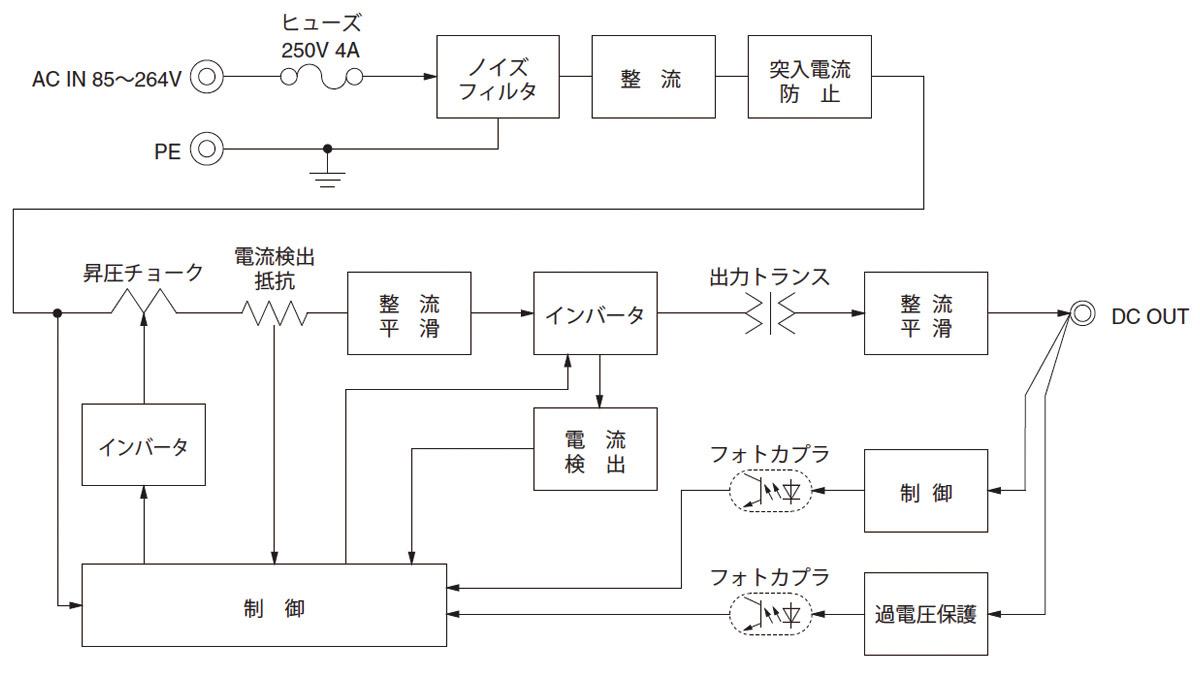

ブロックダイヤグラム

表1 製品ステータス情報
項番 製品ステータス 定義
1 新製品 当社新製品。新規採用を推奨している製品
2 推奨品 新規採用を推奨している製品
3 表示なし 量産中の製品
4 非推奨品 新規での採用を推奨していない製品
既存のお客様は引き続きご購入頂けます
5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
6 生産中止品 最終オーダーの受付を終了した製品
