KHNA90F

2013年発売
定格入力:AC85 ~ 264V 1Φ / DC88 ~ 250V
定格出力電力:90W
出力電圧:12V、24V
標準価格(税抜)
9,500円
RoHS エコモデル
UL・C-UL TUV CE
無償補償期間 5年(取扱説明書参照)

KHNA90Fの特長

・同期整流方式, 共振回路採用による高効率化
・待機時の消費電力を低減
・広い動作周囲温度範囲
・力率改善回路搭載
・入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意

呼称方法と製品オプション

KH(1) A(2) 90(3) F(4) - (5) - (6)

(1)シリーズ名
 KHE:ヨーロッパ端子タイプ
 KHN:ブロック端子タイプ
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
 C:コーティング
 E : NEC Class2 対応(24V)

推奨ノイズフィルタ

機種ラインナップ

機種名 出力電力 出力電圧・電流
KHNA90F-12 81.6W 12V 6.8A
KHNA90F-24 91.2W 24V 3.8A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

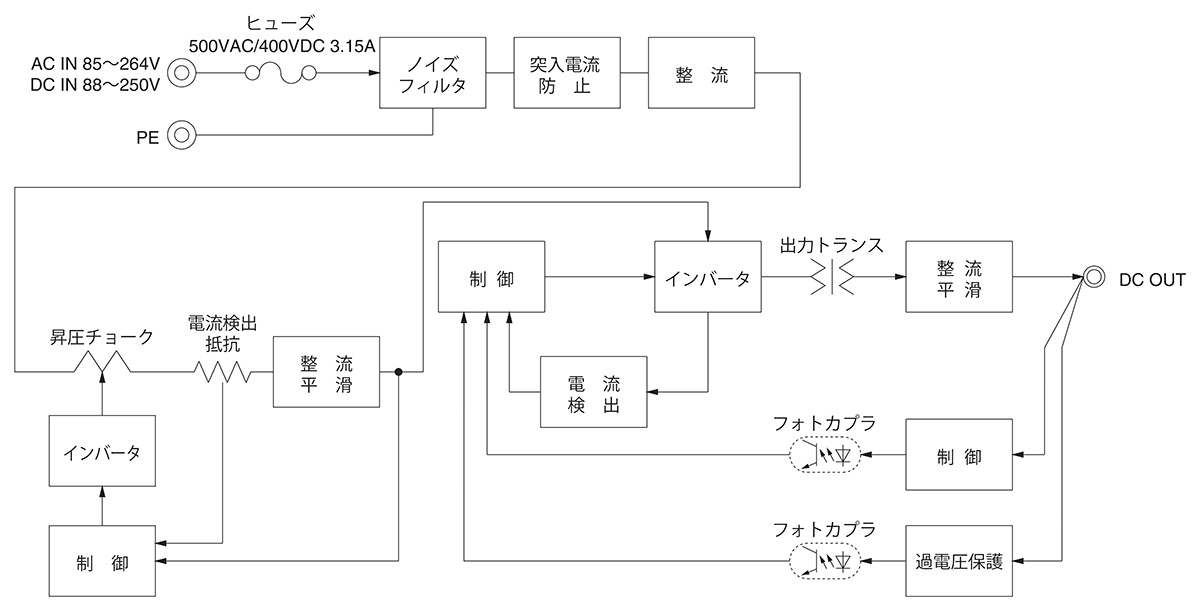

ブロックダイヤグラム
