KHNA240F-24

2012年発売

KHNA240F-24の特長

・DIN(35㎜)取り付け対応
・高効率 94% typ(AC230V 入力、100%負荷)
・広い動作周囲温度範囲
・入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意
・リモートコントロール端子搭載
・出力電圧確認用端子付き(KHEA240F のみ)
・ピーク電力対応(定格出力の 1.5 倍)
・SEMI F-47 規格対応可

呼称方法と製品オプション

KHN(1) A(2) 240(3) F(4) - 24(5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
 C:コーティング
 N2:ネジ取付対応

推奨ノイズフィルタ

仕様(概要)

項目 仕様
入力電圧 AC85 ~ 264V 1Φ or DC88 ~ 370V
出力 電力 240W
電圧・電流 24V 10A
電圧可変範囲 22.5 ~ 28.5V
付属機能 過電流保護 ピーク電流の101% minで動作
過電圧保護 30.0 ~ 36.0V
リモートコントロール 可能
リモートセンシング -
その他 DC_OK表示、ALARM表示
使用温・湿度 -25 ~ +70℃, 20 ~ 90%RH(結露なし)※
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN60950-1, EN50178, UL508, ANSI / ISA12.12.01, GL 取得、電安法準拠
雑音端子電圧 FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
高調波電流 IEC61000-3-2(クラスA) 準拠 ※
構造 外形寸法(W×H×D) 50×124×117mm
質量 900g max
冷却方法 自然空冷
標準価格(税抜) 18,000円
無償補償期間 5年(取扱説明書参照)
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

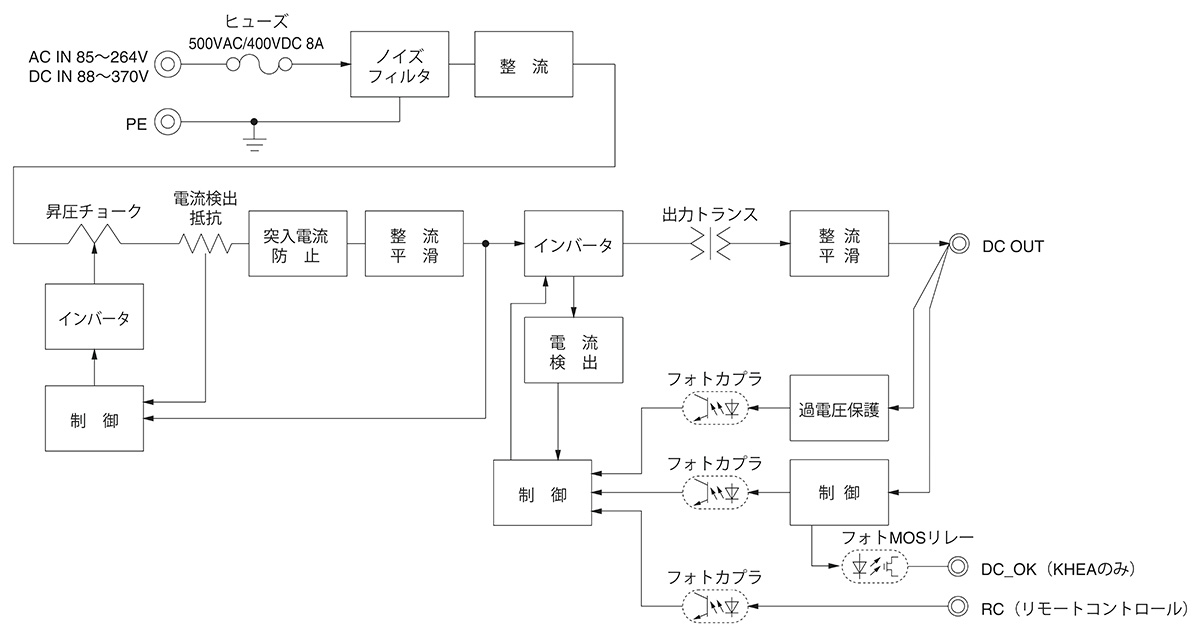

ブロックダイヤグラム

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。
