HFA3500TF-65の特長
低背型で1Uサイズに対応 (高さ41mm)ワイド入力 3Φ 180～528VAC
AUX出力付き 12V1A
SEMI F47 規格対応
並列運転/N+1冗長運転可能
高効率
各種アラームあり
出力ORING MOSFET内蔵
製品紹介動画
三相ワイド入力・強制空冷 AC-DC電源 HFAシリーズの紹介
AEA,HCA,HFAシリーズの通信オプションの紹介
呼称方法と製品オプション
HF(1) A(2) 3500(3) TF(4) - □□(5) - □(6)
(1)シリーズ名(2)単一出力
(3)定格出力電力
(4)三相フルレンジ入力
(5)定格出力電圧
(6)オプション
R：リモートコントロール ロジック反転仕様
G：低漏洩電流
I4：MODBUS通信対応
各オプションの詳細は取扱説明項番5.1「オプション説明」をご参照ください。
推奨ノイズフィルタ
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | 180 ～ 528VAC 3Φ ※ | |
| 出力 | 電力 | 3510W |
| 電圧・電流 | 65V 54A | |
| 電圧可変範囲 | 32.50 ～ 74.75V | |
| 付属機能 | 過電流保護 | 定格電流の105% minで動作、 自動復帰 |
| 過電圧保護 | 78.00 ～ 91.00V | |
| リモートコントロール | 可能 | |
| リモートセンシング | 可能 | |
| その他 | AUX出力、並列運転、警告信号、アラーム信号 | |
| 使用温・湿度 | －10 ～ +70℃， 20 ～ 90%RH（結露なし）※ | |
| 適応規格 | 安全規格 | UL62368-1, C-UL(equivalent to CAN/CSA-C22.2 No. 62368-1）, EN62368-1 取得 |
| 雑音端子電圧 | FCC Part15-A, FCC Part18-A, VCCI-A, CISPR11-A, CISPR32-A, EN55011-A, EN55032-A 準拠 | |
| 高調波電流 | - | |
| 構造 | 外形寸法（W×H×D） | 110×41×468mm |
| 質量 | 3kg max | |
| 冷却方法 | 強制空冷（ファン内蔵） | |
| 無償補償期間 | 5年（取扱説明書参照） | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

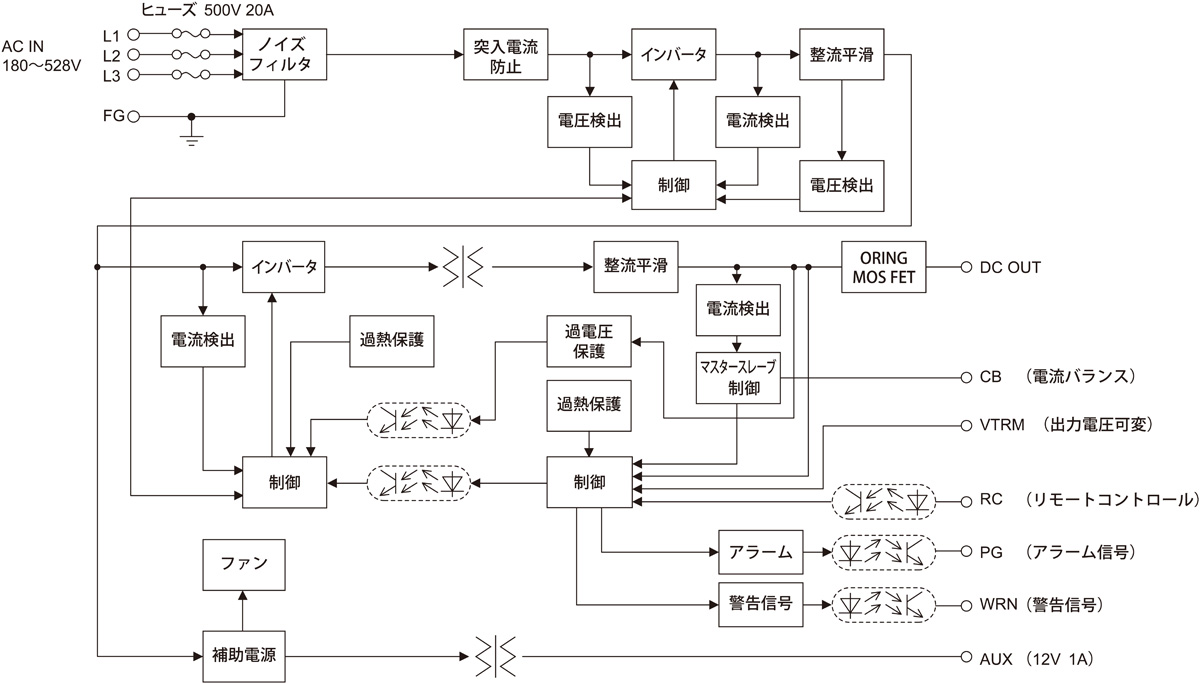

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
ハーネス
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-PA-18 | 並列運転用のハーネスです（両側ハウジング）。 | - | |
| H-SN-74 | CN1,CN2の機能を使用するためのハーネスです（片側ハウジング）。 | - | ||
| H-SN-75 | 通信機能を除くCN3の機能を使用するためのハーネスです（片側ハウジング）。 | - | ||
| H-SN-76 | CN3の機能を使用するためのハーネスです（片側ハウジング）。 （-I4オプション） |
- |
