定格入力：AC180 ～ 528V 3Φ-3Wire
定格出力電力：3500W
出力電圧：48V、65V
定格出力電力：3500W
出力電圧：48V、65V
| 無償補償期間 | 5年（取扱説明書参照） |
|---|
HCA3500TFの特長
ファンレス構造（伝導冷却タイプ）低背型で1.5Uサイズに対応（高さ65mm）
ワイド入力 3φ 180～528VAC
AUX出力付き 12V 1Ａ
並列運転／N+1並列冗長運転可能
高効率 94%typ（400VAC入力、65V出力）
各種アラームあり
出力ORING MOSFET内蔵
SEMI F47規格対応
製品紹介動画
三相ワイド入力・伝導放熱 AC-DC電源 HCAシリーズの紹介
AEA,HCA,HFAシリーズの通信オプションの紹介
呼称方法と製品オプション
HC(1) A(2) 3500(3) TF(4) - □□(5) - □(6)
(1)シリーズ名(2)単一出力
(3)定格出力電力
(4)三相フルレンジ入力
(5)定格出力電圧
(6)オプション
R：リモートコントロール ロジック反転仕様
G：低漏洩電流
T1：出力端子形状変更
I4：MODBUS通信対応
各オプションの詳細は取扱説明項番5.1「オプション説明」をご参照ください。
推奨ノイズフィルタ
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| HCA3500TF-48 | 3504W | 48V 73A |
| HCA3500TF-65 | 3510W | 65V 54A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

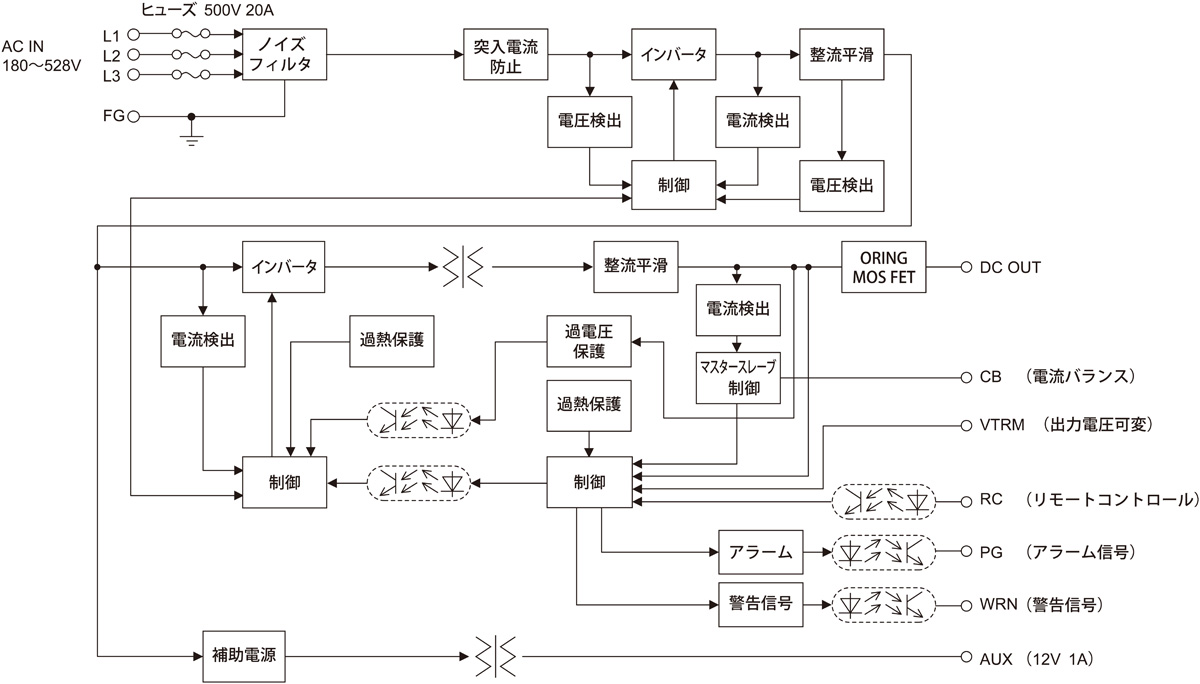

ブロックダイヤグラム
別売オプションパーツ
ハーネス、水冷ヒートシンク
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-PA-18 | 並列運転用のハーネスです（両側ハウジング）。 | - | |
| H-SN-74 | CN1,CN2の機能を使用するためのハーネスです（片側ハウジング）。 | - | ||
| H-SN-75 | 通信機能を除くCN3の機能を使用するためのハーネスです（片側ハウジング）。 | - | ||
| H-SN-76 | CN3の機能を使用するためのハーネスです（片側ハウジング）。 （-I4オプション） |
- | ||
ヒートシンク |
F-HCA-F1 | HCA3500TF用の水冷ヒートシンクです。 | - |
