本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。

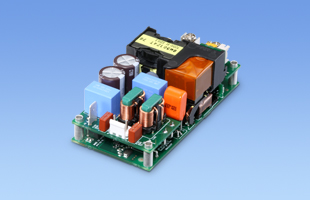

GMA300F-48の特長
強制通風により高電力密度を実現 (25.7W/inch3)高効率 93% typ (230V入力, 24V出力)
医用電気機器規格 (ANSI/AAMI ES60601-1, EN60601-1 3rd, IEC60601-1-2 4th Ed.)に対応
BF対応 (出力-FG間:1MOPP, 入力-出力間:2MOPP)
グローバル標準外形 (2×4インチ)
AUX出力搭載 ファン用 (12V 1A), スタンバイ用 (5V 1A) (オプション)
リモートコントロール機能搭載 (オプション)
呼称方法と製品オプション
GM(1) A(2) 300(3) F(4) - □□(5) - □(6)
(1) シリーズ名
(2) シングル出力
(3) 定格出力電力
(4) フルレンジ入力
(5) 定格出力電圧
(6) オプション
C : コーティング 仕様
J1 : 入力コネクタ変更 仕様
VHコネクタ(J.S.T.)
J3 : 水平入力コネクタ変更 仕様
VHコネクタ(J.S.T.)
R3 : 付属機能追加 仕様
AUX出力 (12V1A, 5V1A), リモートコントロール機能
PHコネクタ(J.S.T.)
詳細は取扱説明(4 オプション・その他)の項目をご参照ください。
推奨ノイズフィルタ
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | AC85 ～ 264V 1Φ ※ | |
| 出力 | 電力 | 302.4W |
| 電圧・電流 | 48V 6.3A | |
| 電圧可変範囲 | 45.60 ～ 52.80V | |
| 付属機能 | 過電流保護 | 定格電流の105% minで動作、自動復帰 |
| 過電圧保護 | 55.20 ～ 67.20V | |
| リモートコントロール | オプション | |
| リモートセンシング | - | |
| その他 | - | |
| 使用温・湿度 | -20 ～ +70℃, 20 ～ 90%RH (結露なし) ※ | |
| 適応規格 | 安全規格 |
UL62368-1, ANSI/AAMI ES60601-1, C-UL, EN62368-1, EN60601-1 3rd 取得, IEC60601-1-2 4th Ed. 準拠 |
| 雑音端子電圧 | FCC-B, VCCI-B, CISPR32-B, EN55011-B, EN55032-B 準拠 | |
| 高調波電流 | IEC61000-3-2 (クラスA) 準拠 ※ | |
| 構造 | 外形寸法（W×H×D） | 50.8×37×101.6mm |
| 質量 | 230g max | |
| 冷却方法 | 強制通風 (外付けファン必要) ※ | |
| 無償補償期間 | 5年 (取扱説明参照) | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

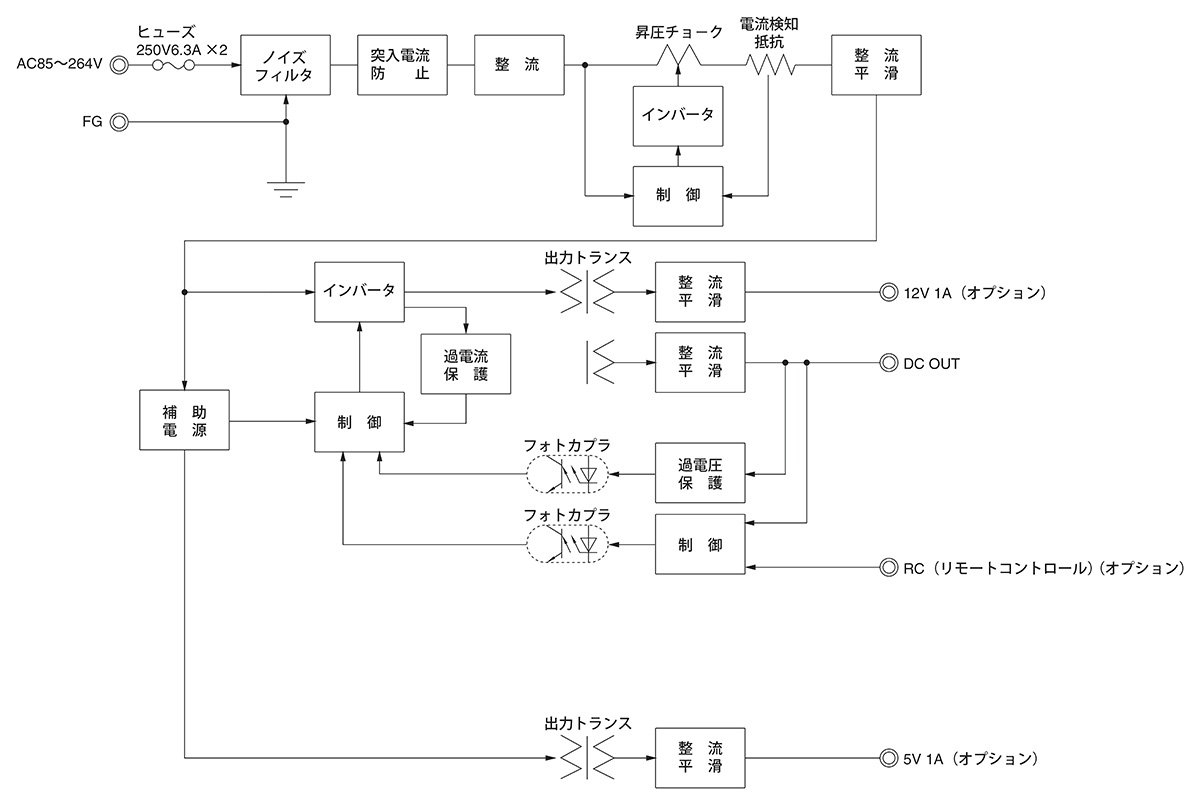

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
ハーネス
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-IN-18 | オプション：－Ｊに対応する入力用ハーネスです。 | - | |
| H-IN-24 | 標準タイプの入力用ハーネスです。 | - | ||
| H-SN-18 | AUX(12V)を使用する場合に使用するハーネスです。 | - | ||
| H-SN-38 | 全ての機能を使用する場合に使用するハーネスです。 | - | ||
| H-SN-79 | 全ての機能を使用する場合に使用するハーネスです（AUX、1Aまで使用可）。 | - |
