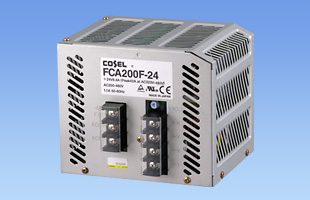

FCA200F-24の特長
高入力電圧対応（AC187 ～ 528V）ピーク電流対応
・FCA50F, 75F（AC240 ～ 528V）
・FCA200F（AC323 ～ 528V）
高調波電流規制対応（IEC61000-3-2適合）（FCA200Fのみ）
DINレール対応取付金具（オプション）
小型、軽量、低価格
呼称方法と製品オプション
FCA(1) 200(2) F(3) - 24(4) - □(5)
(1)シリーズ名(2)定格出力電力
(3)連続入力
(4)定格出力電圧
(5)オプション
N1：DINレール取付金具付
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | AC187 ～ 528V 1Φ or DC265 ～ 530V | |
| 出力 | 電力 | 200W（ピーク 1,008W） |
| 電圧・電流 | 24V 8.4A（ピーク:42A） | |
| 電圧可変範囲 | 21.6 ～ 26.4V | |
| 付属機能 | 過電流保護 | ピーク電流の105% minで動作、自動復帰 |
| 過電圧保護 | 定格電圧の115 ～ 140%で動作 | |
| リモートコントロール | - | |
| リモートセンシング | - | |
| その他 | - | |
| 使用温・湿度 | -10 ～ +60℃, 20 ～ 90%RH（結露なし）※ | |
| 適応規格 | 安全規格 | UL60950-1, C-UL, EN62368-1取得 |
| 雑音端子電圧 | FCC-A, CISPR11-A, EN55011-A 準拠 | |
| 高調波電流 | - | |
| 構造 | 外形寸法（W×H×D） | 150×125×125mm |
| 質量 | 1,700g max | |
| 冷却方法 | 自然空冷 | |
| 無償補償期間 | 3年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

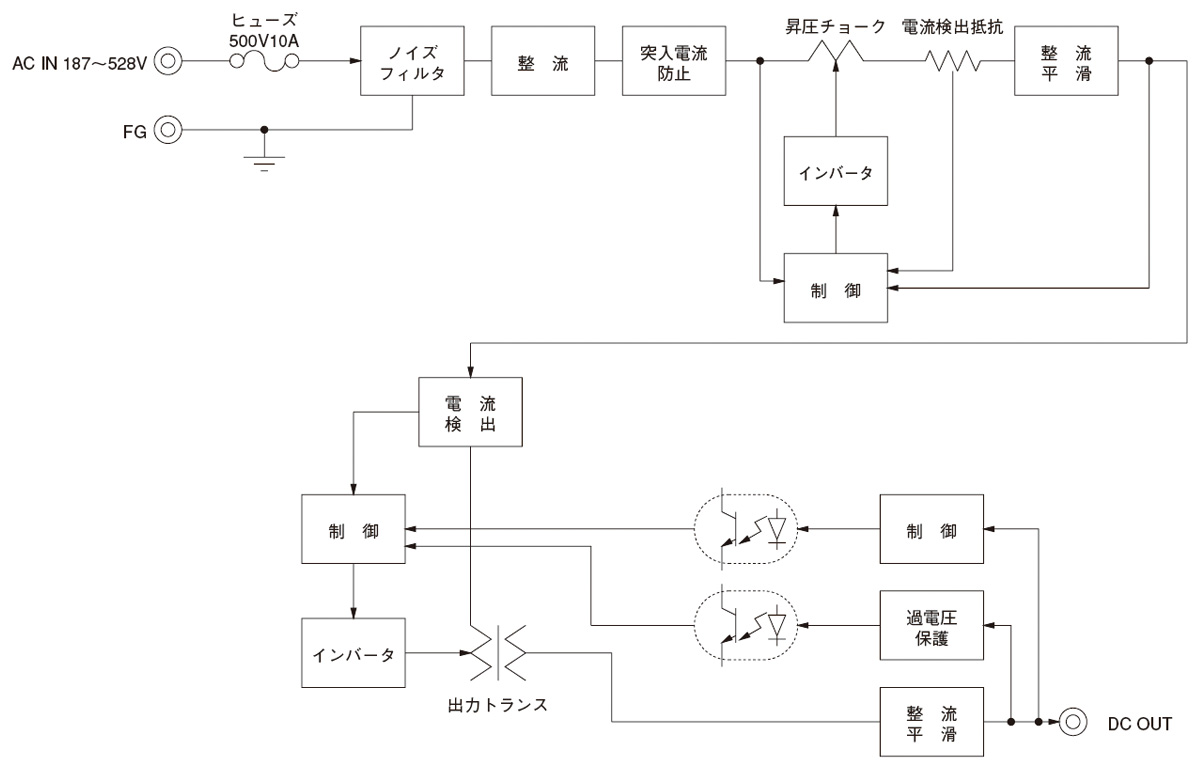

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
- ※掲載していない資料もあります。詳しくはお問い合せください。
