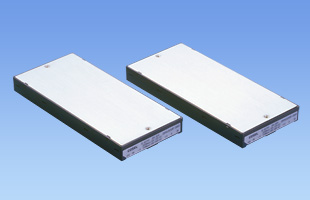

DPA500F

生産中止（2018年5月18日）

1995年発売
定格入力：AC85 ～ 264V
定格出力電力：500W
出力電圧：300 ~ 360V
RoHS
UL・C-UL CSA TUV
無償補償期間 3年

※DPAシリーズで、DASシリーズ以外の電源の力率改善を行う場合は、当社技術までお問い合わせください。
※出力間短絡は、内部素子を破壊しますので、絶対避けてください。

切替推奨品

形状 モデル名 発売 カタログ
取扱説明
置換え資料

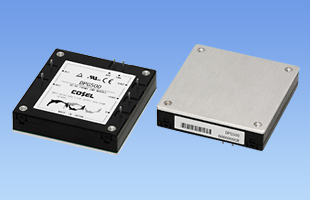

バスコンバータ・パワーモジュール DPG500 2010年
  • カタログ
  • 取扱説明
  • 置換え資料
    		•
    バスコンバータ・パワーモジュール DPG750 2010年
  • カタログ
  • 取扱説明
  • 置換え資料
    		•
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください

    DPA500Fの特長

    高力率 0.98（IEC61000-3-2適合）
    高効率 90%（AC100V）, 95%（AC200V）
    入力電圧範囲 AC85 ～ 264V（連続入力可能）
    安全規格対応設計（UL, CSA, TÜV）
    突入電流防止回路内蔵（外付け抵抗不要）
    並列運転可能（電流バランス機能内蔵）
    保護機能（過電圧、過熱保護）内蔵
    インバータ動作モニタ信号（IOG）出力
    パワーレディ信号（PR）出力
    外付け信号用補助電源（AUX）出力

    呼称方法と製品オプション

    DA(1)　A(2)　500(3)　F(4)　-　360(5)　

    (1)シリーズ名
    (2)単一出力
    (3)定格出力電力
    (4)定格入力電圧
    (5)定格出力電圧

    機種ラインナップ

    機種名 出力電力 出力電圧･電流
    DPA500F-360 500W
    750W     		300 ～ 360V
    • ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

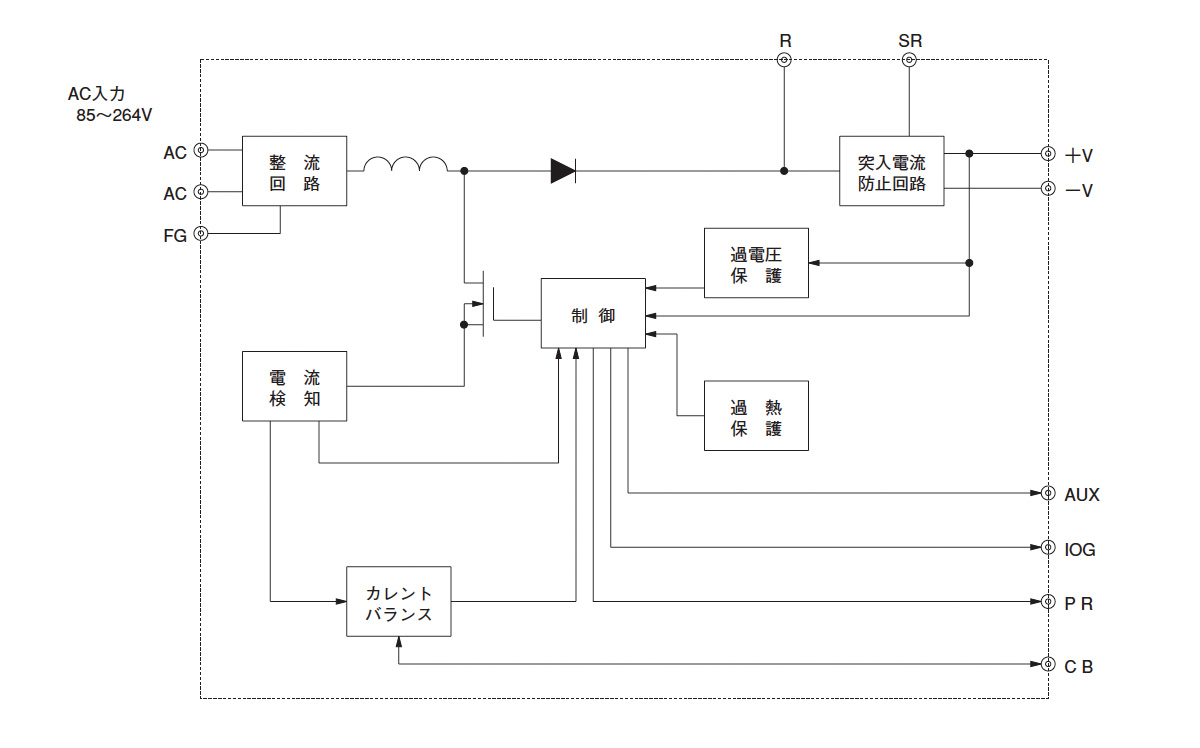

    ブロックダイヤグラム

    表1 製品ステータス情報
    項番 製品ステータス 定義
    1 新製品 当社新製品。新規採用を推奨している製品
    2 推奨品 新規採用を推奨している製品
    3 表示なし 量産中の製品
    4 非推奨品 新規での採用を推奨していない製品
    既存のお客様は引き続きご購入頂けます
    5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
    6 生産中止品 最終オーダーの受付を終了した製品
