定格入力：DC60 ～ 160V
定格出力電力：200W
出力電圧：5V、12V、15V、24V
定格出力電力：200W
出力電圧：5V、12V、15V、24V
| 無償補償期間 | 5年 |
|---|
※リモートコントロールを使用しない場合は、-VINとRCをショートしてご使用ください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、-V0UTと-Sをそれぞれショートしてご使用ください。
DHS200Aの特長
分散型給電システムの構成に最適なDC / DCコンバータ世界の通信機器業界の標準パッケージであるブリックサイズ
過電流保護・過電圧保護・過熱保護
リモートコントロール可能
アルミ電解 / タンタル電解コンデンサ未使用
鉄道向け（EN50155の耐振動衝撃要求などに準拠）
呼称方法と製品オプション
DH(1) S(2) 200(3) A(4) 05(5) - □(6)
(1)シリーズ名(2)単一出力
(3)定格出力電力
(4)A：DC60V ～ 160V
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| DHS200A05 | 200.0W | 5V 40A |
| DHS200A12 | 200.4W | 12V 16.7A |
| DHS200A15 | 201.0W | 15V 13.4A |
| DHS200A24 | 201.6W | 24V 8.4A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

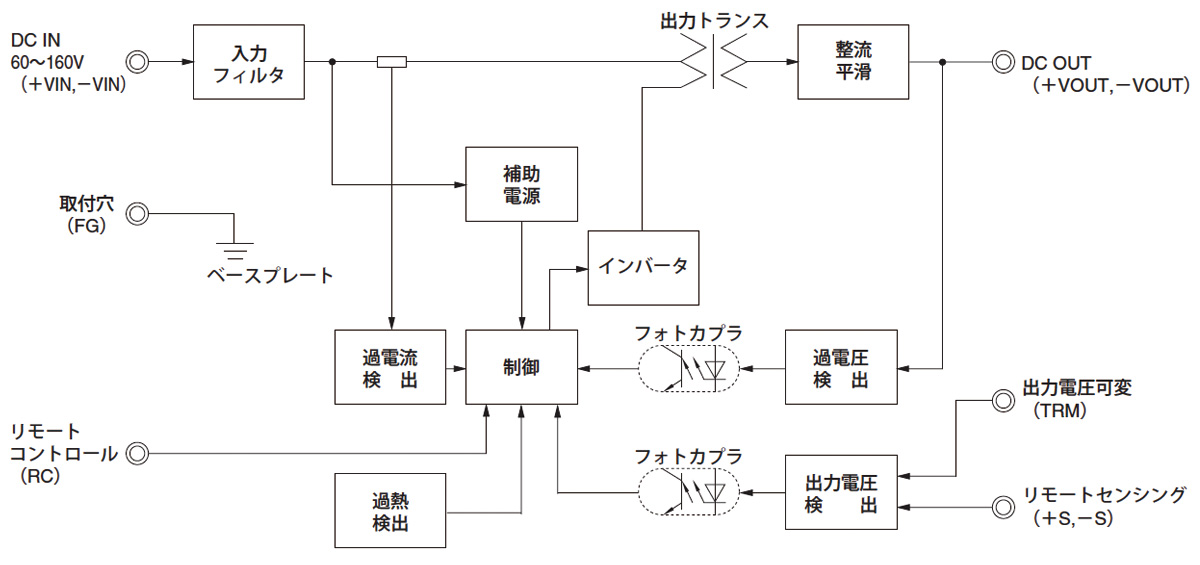

ブロックダイヤグラム
別売オプションパーツ
ヒートシンク
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ヒートシンク |
F-CBS-F1 | TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。 （横型） |
- | |
| F-CBS-F2 | TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。 （縦型） |
- | ||
| F-CBS-F3 | TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。 （横型） |
- | ||
| F-CBS-F4 | TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。 （縦型） |
- | ||
| F-CBS-F5 | TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。 （横型） |
- | ||
| F-CBS-F6 | TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。 （縦型） |
- |
