DAS100

生産中止（2018年5月18日）

1993年発売
定格入力：DC36 ～ 72V, DC88 ～ 370V
定格出力電力：100W
出力電圧：5V、12V、24V
RoHS
UL・C-UL CSA TUV
無償補償期間 3年

※リモートコントロールを使用しない場合は、入力-V端子とRC端子をショートしてご使用ください。
※出力の可変を行わない場合は、TRM端子はオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、出力（+V、-V）と（+S、-S）をそれぞれショートしてご使用ください。

切替推奨品

形状 モデル名 発売 カタログ
取扱説明
置換え資料
バスコンバータ・パワーモジュール CHS120 2016年
  • カタログ
  • 取扱説明
  • 置換え資料
    		•
    バスコンバータ・パワーモジュール CBS100 2001年
  • カタログ
  • 取扱説明
  • 置換え資料
    		•
    バスコンバータ・パワーモジュール DHS100A 2010年
  • カタログ
  • 取扱説明
  • 置換え資料
    		•
    バスコンバータ・パワーモジュール DHS100B 2009年
  • カタログ
  • 取扱説明
  • 置換え資料
    		•
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください

    DAS100の特長

    ワールドワイドな広入力電圧範囲（DC88 ～ 370V連続入力可）
    コミュニケーションに最適な広入力電圧範囲（DC36 ～ 72V）
    金属基板使用のSMTにより超小型・薄型を実現
    テフロン封口電解コンデンサ採用
    並列運転可能（DAS50は不可）
    過電流・過電圧保護回路付
    安全規格対応設計（UL, CSA, TÜV）
    リモートコントロール可能

    呼称方法と製品オプション

    DA(1)　S(2)　100(3)　□(4)　05(5)　

    (1)シリーズ名
    (2)単一出力
    (3)定格出力電力
    (4)F：DC88 ~ 370V
    48：DC36 ~ 72V
    (5)定格出力電圧

    機種ラインナップ

    機種名 出力電力 出力電圧･電流
    DAS100F05 100W 5V 20A
    DAS100F12 102W 12V 8.5A
    DAS100F24 100.8W 24V 4.2A
    DAS1004805 100W 5V 20A
    DAS1004812 102W 12V 8.5A
    • ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

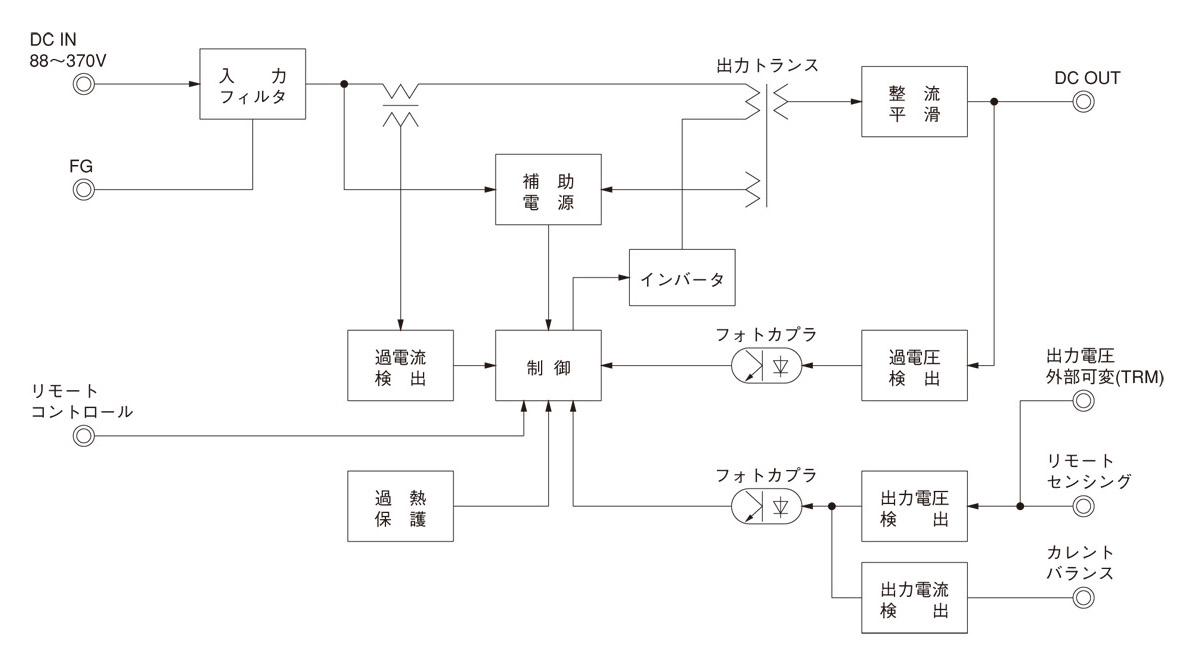

    ブロックダイヤグラム

    表1 製品ステータス情報
    項番 製品ステータス 定義
    1 新製品 当社新製品。新規採用を推奨している製品
    2 推奨品 新規採用を推奨している製品
    3 表示なし 量産中の製品
    4 非推奨品 新規での採用を推奨していない製品
    既存のお客様は引き続きご購入頂けます
    5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
    6 生産中止品 最終オーダーの受付を終了した製品
