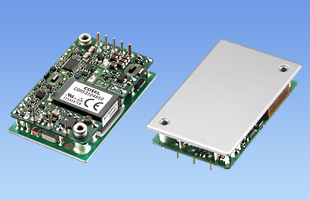

CQHS350

2013年発売
定格入力:DC36 ~ 65V
定格出力電力:350W
出力電圧:32V、50V
RoHS エコモデル
UL・C-UL TUV CE UKCA
無償補償期間 5年

※リモートコントロールを使用しない場合は、-VINとRCをショートしてご使用ください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、-V0UTと-Sをそれぞれショートしてご使用ください。

CQHS350の特長

高信頼を要求されるDC48V給電システムに最適なDC / DCコンバータ金属基板の使用で、高電力密度・大電力出力を実現
高効率(同期整流回路を採用)
過電流保護・過電圧保護・過熱保護回路付き
リモートコントロール可能
アルミ電解 / タンタル電解コンデンサ未使用

呼称方法と製品オプション

CQH(1) S(2) 350(3) 48(4) 50(5) - (6)


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
48:DC36 ~ 76V
(5)定格出力電圧
(6)オプション
R:リモートコントロール
(正論理)
T:ヒートシンク取付け穴
(Φ3.4 貫通穴)

機種ラインナップ

機種名 出力電力 出力電圧・電流
CQHS3504832 352W 32V 11A
CQHS3504850 350W 50V 7A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

ブロックダイヤグラム

別売オプションパーツ

専用ヒートシンク

種類 型番 説明 PDF DXF
ヒートシンク
F-QB-F1 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(横型)
-
F-QB-F2 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(縦型)
-
F-QB-F3 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(横型)
-
F-QB-F4 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(縦型)
-
F-QB-F5 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(横型)
-
F-QB-F6 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(縦型)
-
表1 製品ステータス情報
項番 製品ステータス 定義
1 新製品 当社新製品。新規採用を推奨している製品
2 推奨品 新規採用を推奨している製品
3 表示なし 量産中の製品
4 非推奨品 新規での採用を推奨していない製品
既存のお客様は引き続きご購入頂けます
5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
6 生産中止品 最終オーダーの受付を終了した製品
