| 無償補償期間 | 5年 |
|---|
※リモートコントロールを使用しない場合は、-VINとRCをショートしてご使用ください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、-V0UTと-Sをそれぞれショートしてご使用ください。
※ベースプレート付きのサイズは、1/8ブリックサイズよりもD方向、W方向に+0.5mm大きくなります。
※ベースプレート付きオプションのベースプレート外形は、クォーターブリックになります。
CQHS2504850の特長
高信頼を要求されるDC48V給電システムに最適なDC / DCコンバータ金属基板の使用で、高電力密度・大電力出力を実現高効率（同期整流回路を採用）
過電流保護・過電圧保護・過熱保護回路付き
リモートコントロール可能
アルミ電解 / タンタル電解コンデンサ未使用
呼称方法と製品オプション
CQH(1) S(2) 250(3) 48(4) 50(5) - □(6)
(1)シリーズ名(2)単一出力
(3)定格出力電力
(4)定格入力電圧
48：DC36 ～ 76V
(5)定格出力電圧
(6)オプション
R：リモートコントロール
（正論理）
N：過熱保護自動復帰
B：ベースプレート付き
L2：ピン長さ5.3mm
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | DC36 ～ 76V | |
| 出力 | 電力 | 250W |
| 電圧・電流 | 50V 5.0A | |
| 電圧可変範囲 |
内部固定（TRMオープン） 外付けVRにて可変可能 45.0 ～ 55.0V |
|
| 付属機能 | 過電流保護 | 定格電流の105% minで動作、低電圧保護（シャットダウン）機能あり |
| 過電圧保護 | 56.50 ～ 67.50V | |
| リモートコントロール | 可能（負論理：Lで出力ON、Hで出力OFF） | |
| リモートセンシング | 可能 | |
| その他 | - | |
| 使用温・湿度 | -40 ～ +85℃, 20 ～ 95%RH（結露なし）※ | |
| 適応規格 | 安全規格 | UL60950-1, C-UL（CSA60950-1）, EN62368-1取得 |
| 雑音端子電圧 | - | |
| 高調波電流 | - | |
| 構造 | 外形寸法（W×H×D） |
57.9×10.5×22.76mm 58.4×12.7×23.26mm |
| 質量 |
30g max 45g max ※ |
|
| 冷却方法 | 自然空冷 / 強制通風 / 伝導冷却 | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

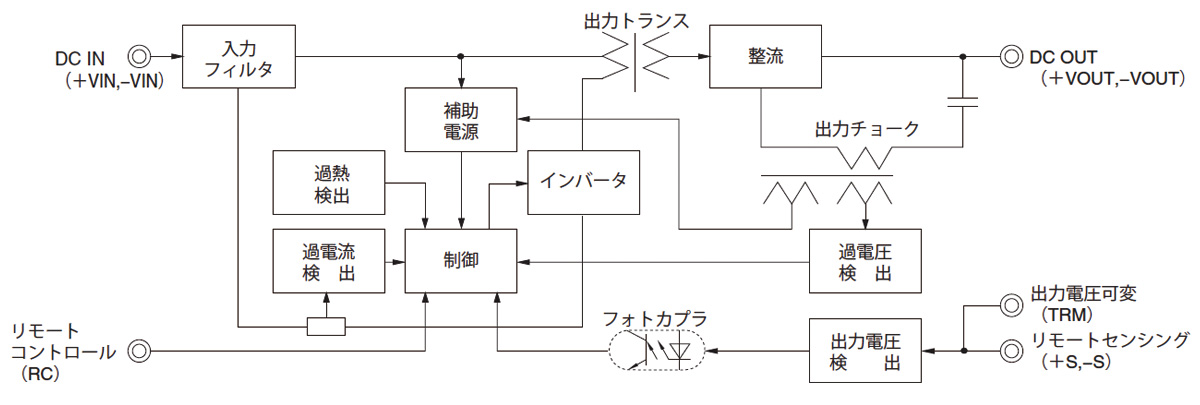

ブロックダイヤグラム
