CHS700

2018年発売
定格入力:DC36 ~ 76V
定格出力電力:700W
出力電圧:12V
RoHS エコモデル
UL・C-UL DEMKO CE UKCA
無償補償期間 5年

※リモートコントロールを使用しない場合は、-VINとRCをショートしてご使用ください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、-V0UTと-Sをそれぞれショートしてご使用ください。
※ベースプレート付きのサイズは、1 / 4ブリックサイズよリもWとD方向に+0.5mm大きくなります。

CHS700の特長

高効率96%(CHS7004812H)
高信頼を要求されるDC48V給電システムに最適なDC / DCコンバータ
世界の通信機器業界の標準パッケージであるブリックサイズ
システムのバス電圧として安定電圧を供給
過電流保護・過電圧保護・過熱保護
リモートセンシング
リモートコントロール可能(-U:リモートコントロールによる保護回路のリセットが可能)
アルミ電解 / タンタル電解コンデンサ未使用

呼称方法と製品オプション

CH(1) S(2) 700(3) 48(4) 12H(5) - (6)



(1)シリーズ名
(2)単一出力 (3)定格出力電力
(4)定格入力電圧
 48:DC36 ~ 76V
(5)定格出力電圧
 12H:12V(高効率タイプ)
(6)オプション
 R:リモートコントロール(正論理)
 U:保護回路ラッチ停止
 B:ベースプレート付き
 L2:ピン長さ 5.3mm
 L5:5pin タイプ
 L7:7pin タイプ
 L8:8pin タイプ

機種ラインナップ

機種名 出力電力 出力電圧・電流
CHS7004812H 702.0W 12V 58.5A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

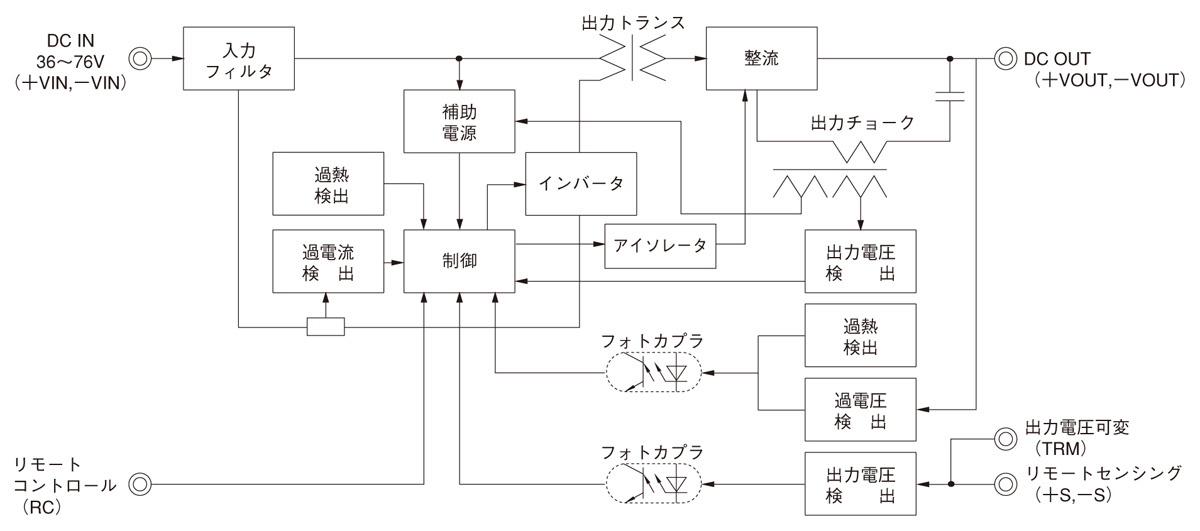

ブロックダイヤグラム
