AEA800F-36

2022年発売

AEA800F-36の特長

3倍ピーク電力
高効率 最大95.5%(AEA800F-36/-48, 230VAC)
小型化 従来比約40%Down
低背 50mm
医用電気機器規格対応 絶縁クラス2MOPP BF対応
過電圧カテゴリⅢ対応 EN62477-1認証
SEMI F47 規格対応
UL508 規格対応(T5オプション)

製品紹介動画

呼称方法と製品オプション

AE(1) A(2) 800(3) F(4) - (5) - (6)



(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
  C:コーティング
  N:カバー付き
  T:縦型端子台
  J:コネクタタイプ
  R3:付属機能(5V1A AUX, 12V1A AUX, リモートコントロール, アラーム)
  T5:UL508取得
  P5:過電流保護(ラッチ停止タイプ)
オプション設定時は仕様が変わります。詳細は取扱説明をご参照願います。
外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル   N:カバー付き   T:縦型端子台   J:コネクタタイプ

推奨ノイズフィルタ

仕様(概要)

項目 仕様
入力電圧 85 ~ 264VAC 1Φ
出力 電力 565.2W(ピーク:1742W)
230VAC, 自然空冷
817.0W(ピーク:1742W)
230VAC, 強制通風
電圧・電流 36V, 15.7A(ピーク:48.4A)
230VAC, 自然空冷
36V, 22.7A(ピーク:48.4A)
230VAC, 強制通風
電圧可変範囲 32.4 ~ 39.6V
付属機能 過電流保護 定格ピーク電流の101% minで動作、自動復帰
過電圧保護 45.0 ~ 50.4V
リモートコントロール オプション:-R3 ※
リモートセンシング -
その他 直列・並列運転 ※
使用温・湿度 -20 ~ +70℃, 20 ~ 90%RH(結露なし)
適応規格 安全規格 UL62368-1, ANSI/AAMI ES 60601-1, C-UL(equivalent to CAN/CSA-C22.2 No.62368-1, CAN/CSA-C22.2 No.60601-1), EN62368-1, EN60601-1 3rd, EN62477-1(OVCⅢ)
雑音端子電圧 FCC Part15 class B, VCCI-B, CISPR11-B, CISPR32-B, EN55011-B, EN55032-B 準拠
高調波電流 EN61000-3-2 class A 準拠
構造 外形寸法(W×H×D) 50×127×203.2mm(端子台含まず)
質量 1.3kg max
冷却方法 自然空冷 / 強制通風
無償補償期間 5年(取扱説明参照)
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

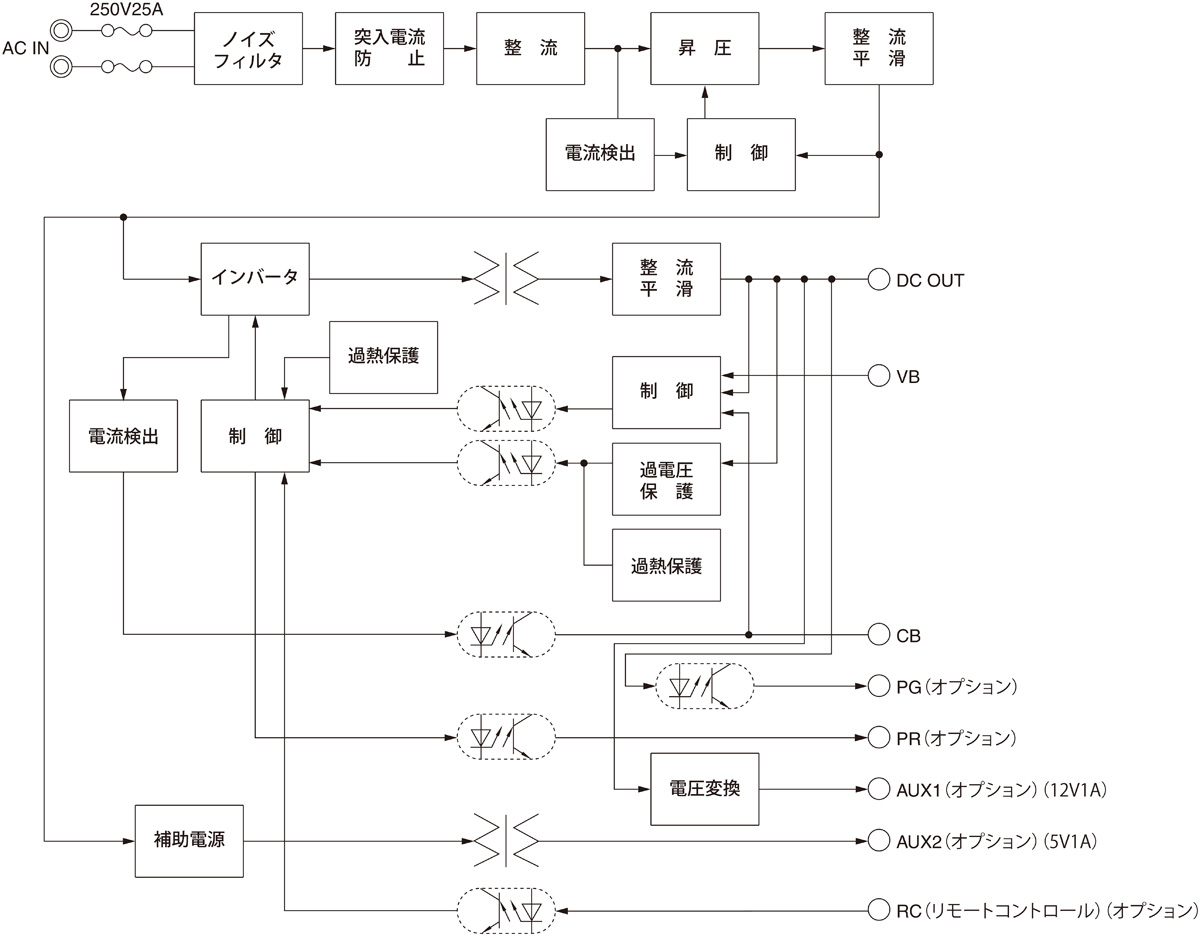

ブロックダイヤグラム

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

別売オプションパーツ

種類 型番 説明 PDF DXF
ハーネス
H-IN-11 オプション:-Jに対応する入力用ハーネスです。 -
H-OU-53 オプション:-Jに対応する出力用ハーネスです。 -
H-PA-17 並列運転をする場合に使用するハーネスです。 -
H-SN-71 オプション:ーR3に対応した付属機能用ハーネスです。 -
