ACE650F

生産中止予定(2025年10月17日)

2001年発売
定格入力:AC85 ~ 264V 1Φ
定格出力電力:650W
スロット数:5
出力電圧:2V、3.3V、5V、7.5V、12V、15V、18V、24V、34V、48V、±5、±12、±15、±24、5V/5V、5V/12V、5V/24V
RoHS
UL・C-UL TUV CE UKCA
無償補償期間 3年

※ACE300Fの容量アップ版もありますので、お問い合わせください(外形:103×63.5×302.5mm)。

切替推奨品

形状 モデル名 発売 カタログ
取扱説明
置換え資料
マルチスロット AME800F 2019年
  • カタログ
  • 取扱説明
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください

    ACE650Fの特長

    出力電圧を各種出力モジュールの組み合わせで自由に構成できるマルチスロットタイプ
    高調波電流規制対応(IEC61000-3-2適合)
    ワイド入力(AC85 ~ 264V)
    リモートコントロール, 各種アラームを標準装備

    呼称方法と製品オプション

    AC(1) (2) - (3) (4) (5) (6) (7) (8) - (9) - (10)

    (1)略シリーズ名
    (2)略最大電力
     6:ACE650F(AC6)
    (3)スロット6
    (4)スロット5
    (5)スロット4
    (6)スロット3
    (7)スロット2
    (8)スロット1
    (9)並列コード
    (10)オプション(直列コード)
    詳細は取扱説明項5.1「オプション説明」をご参照ください。
    UL60601-1, EN60601-1取得。 詳細は取扱説明項7, 「医用電気機器対応」をご参照ください。
    ※機種によってスロット数は異なります。
    ※スロット不要の場合は「0」をご指定ください。

    推奨ノイズフィルタ

    仕様(概要)

    入力モジュール

    項目 仕様
    入力電圧 AC85 ~ 264V 1Φ or DC120 ~ 350V ※
    出力 スロット数 5
    総合最大
    出力電力
    AC90~150V 600W
    AC170~264V 650W
    使用温・湿度 -20 ~ +70℃, 20 ~ 90%RH(結露なし)
    適応規格 安全規格 UL60950-1, C-UL (CSA60950-1),
    EN62368-1取得, 電安法準拠 ※ (DC入力時は除く)
    UL60601-1, EN60601-1取得:Hオプション
    雑音端子電圧 FCC-B, VCCI-B, CISPR22-B, EN55022-B 準拠
    高調波電流 IEC61000-3-2 準拠 ※
    構造 外形寸法(W×H×D) 127×63.5×279mm
    質量 2.4kg max
    冷却方法 強制空冷(ファン内蔵)
    無償補償期間 3年
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

    出力モジュール

    50W相当シングル出力モジュール

    項目 仕様
    モジュールコード L M N P R
    使用スロット数 1 1 1 1 1
    出力 電力 33W 50W 60W 60W 60W
    電圧・電流 3.3V 10A 5V 10A 12V 5A 15V 4A 24V 2.5A
    電圧可変範囲 2.60 ~ 3.60V 4.00 ~ 5.50V 9.00 ~ 13.2V 13.2 ~ 16.5V 19.2 ~ 26.4V
    付属機能 過電流保護
    定格電流の105% minで動作、 自動復帰
    過電圧保護 4.00 ~ 5.25V 定格電圧の115 ~ 140% で動作
    リモートコントロール
    可能
    リモートセンシング
    その他

    150W相当シングル出力モジュール

    項目
    仕様
    モジュールコード
    使用スロット数
    出力 電力
    電圧・電流
    電圧可変範囲
    付属機能 過電流保護
    過電圧保護
    リモートコントロール
    リモートセンシング
    その他
    A B C D E F G H J K
    1 1 1 1 1 1 1 1 1 1
    52W 85.8W 130W 135W 156W
    (ピーク168W)
    150W
    (ピーク180W)
    153W
    (ピーク180W)
    156W
    (ピーク192W)
    153W
    (ピーク187W)
    153.6W
    (ピーク192W)
    2V 26A 3.3V 26A 5V 26A 7.5V 18A 12V 13A
    (ピーク14A)
    15V 10A
    (ピーク12A)
    18V 8.5A
    (ピーク10A)
    24V 6.5A
    (ピーク8A)
    34V 4.5A
    (ピーク5.5A)
    48V 3.2A
    (ピーク4A)
    1.60 ~ 2.60V 2.60 ~ 3.60V 4.00 ~ 5.50V 6.00 ~ 8.20V 9.00 ~ 13.2V 13.2 ~ 16.5V 16.5 ~ 19.2V 19.2 ~ 26.4V 27.2 ~ 37.4V 38.4 ~ 52.8V
    定格電流の105% min、 ピーク電流のあるものはピーク電流の101% minで動作、 自動復帰
    3.00 ~ 4.80V 4.00 ~ 5.25V 定格電圧の115 ~ 140% で動作
    可能
    可能


    300W相当シングル出力モジュール

    項目
    仕様
    モジュールコード
    使用スロット数
    出力 電力
    電圧・電流
    電圧可変範囲
    付属機能 過電流保護
    過電圧保護
    リモートコントロール
    リモートセンシング
    その他
    2A 2B 2C 2D 2E 2F 2G 2H 2J 2K
    2 2 2 2 2 2 2 2 2 2
    120W 198W 300W 300W 300W
    (ピーク408W)
    300W
    (ピーク405W)
    306W
    (ピーク414W)
    336W
    (ピーク480W)
    340W
    (ピーク476W)
    336W
    (ピーク480W)
    2V 60A 3.3V 60A 5V 60A 7.5V 40A 12V 25A
    (ピーク34A)
    15V 20A
    (ピーク27A)
    18V 17A
    (ピーク23A)
    24V 14A
    (ピーク20A)
    34V 10A
    (ピーク14A)
    48V 7A
    (ピーク10A)
    1.60 ~ 2.60V 2.60 ~ 3.60V 4.00 ~ 5.50V 6.00 ~ 8.20V 9.00 ~ 13.2V 13.2 ~ 16.5V 16.5 ~ 19.2V 19.2 ~ 26.4V 27.2 ~ 37.4V 38.4 ~ 52.8V
    定格電流の105% min、 ピーク電流のあるものはピーク電流の101% minで動作、 自動復帰
    3.00 ~ 4.80V 4.00 ~ 5.25V 定格電圧の115 ~ 140% で動作
    可能
    可能


    75W±2出力モジュール

    項目 仕様
    モジュールコード Y W Z 9
    使用スロット数 1 1 1 1
    出力 電力※ 50W 76.8W 75W 76.8W
    電圧 ±5V ±12V ±15V ±24V
    電流1※ 3A 3.2A 2.5A 1.6A
    電流2※ 7A 4.2A 3.5A 2.5A
    ピーク電流※ 5A 4A
    電圧可変範囲 4.99 ~ 6.00V 9.60 ~ 13.2V 13.2 ~ 16.5V 19.2 ~ 26.4V
    付属機能 過電流保護
    定格電流の105% min、 ピーク電流のあるものはピーク電流の101% minで動作、 自動復帰
    過電圧保護 6.90 ~ 8.40V 13.8 ~ 16.8V 17.25 ~ 21.0V 27.6 ~ 33.6V
    リモートコントロール
    可能
    リモートセンシング
    その他

    150W±2出力モジュール

    項目 仕様
    モジュールコード Q V
    使用スロット数 1 1
    出力 電力※ 153.6W 165W
    電圧 ±12V ±15V
    電流1※ 6.4A 5.5A
    電流2※ 8A 7A
    ピーク電流※ 10A 8A
    電圧可変範囲 9.60 ~ 13.2V 13.2 ~ 16.5V
    付属機能 過電流保護
    定格電流の105% min、 ピーク電流のあるものはピーク電流の101% minで動作、 自動復帰
    過電圧保護 定格電圧の115 ~ 140% で動作
    リモートコントロール
    可能
    リモートセンシング
    その他

    100W絶縁型2出力モジュール

    項目 仕様
    モジュールコード S T U
    使用スロット数 1 1 1
    出力 電力 75W 100.4W 100.4W
    電圧・電流 V1 :
    5V 10A
    V2 :
    5V 5A
    V1 :
    5V 10A
    V2 :
    12V 4.2A
    V1 :
    5V 10A
    V2 :
    24V 2.1A
    電圧可変範囲 4.99 ~ 5.50V 3.00 ~ 5.50V 4.99 ~ 5.50V 7.50 ~ 13.2V 4.99 ~ 5.50V 15.0 ~ 26.4V
    付属機能 過電流保護
    定格電流の105% minで動作、 自動復帰
    過電圧保護
    定格電圧の115 ~ 140% で動作
    リモートコントロール
    可能
    リモートセンシング
    その他
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください
      また、入力端子の向きを出力モジュールと同一面に変更できる 「 I モジュール」 も準備しております。詳細はカタログ・取扱説明をご参照ください。

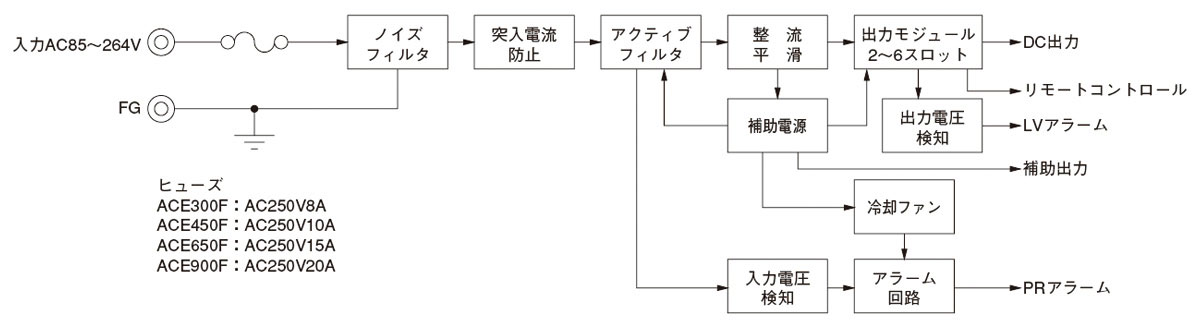

    ブロックダイヤグラム

    各種ドキュメントダウンロード

    以下のデータを準備しております。
    ダウンロードページから、ご利用ください。

    ダウンロード

    テクニカルデータ
    CADデータ
    • ※掲載していない資料もあります。詳しくはお問い合せください。

    別売オプションパーツ

    ハーネス、ファンユニット

    種類 型番 説明 PDF DXF
    ハーネス
    H-SN-14 補助出力・PR信号を使用するときに使用するハーネスです。 -
    H-SN-16 出力モジュールの全機能を使用するときに使用するハーネスです。 -
    H-SN-17 出力モジュールのリモートセンシング以外の機能を使用するときに使用するハーネスです。 -
    H-SN-18 出力モジュールS,T,Uのリモートコントロールを使用するときに使用するハーネスです。 -
    ファンユニット
    FAN-AC4 ACE450F/650F用のファンユニットです。
    (標準仕様)
    -
    FAN-AC4-F ACE450F/650F用のファンユニットです。
    (F仕様:逆エアーフロー)
    -
    FAN-AC4-K ACE450F/650F用のファンユニットです。
    (K仕様:低速ファン)
    -
    FAN-AC4-T ACE450F/650F用のファンユニットです。
    (T仕様:フィルター付き)
    -
    端子接続金具
    B-ACE-7 電源端子にファストン端子を接続可能にする金具です。 -
    B-ACE-8 電源端子への接続を容易にするための単出力用金具です。 -
    B-ACE-9 出力モジュールを2 台直列接続するための銅バーです。 -
