VAA505

生産中止(2023年5月19日)

1998年発売
RoHS
UL・C-UL
無償補償期間 2年

本製品は面実装部品を搭載しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。

切替推奨品

形状 機種名 発売 カタログ
取扱説明
置換え資料
オンボード TUHS5F05 2014年
  • カタログ
  • 取扱説明
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください

    VAA505の特長

    小型・軽量・低価格
    突入電流防止回路、過電流保護回路、過電圧保護回路付
    安全規格対応設計

    呼称方法と製品オプション

    VAA(1) 5(2) 05(3)

    (1)シリーズ名
    (2)定格出力電力
    (3)定格出力電圧

    仕様(概要)

    項目 仕様
    入力電圧 AC85 ~ 132V 1Φ or DC110 ~ 170V
    出力 電力 5.0W
    電圧・電流 5V 1.0A
    電圧可変範囲 -
    付属機能 過電流保護 定格電流の105% minで動作、自動復帰
    過電圧保護 定格電圧の115% minで動作(ツェナーダイオード・クランプ方式)
    リモートコントロール -
    リモートセンシング -
    その他 -
    使用温・湿度 -10 ~ +70℃, 20 ~ 90%RH(結露なし)※
    適応規格 安全規格 UL60950-1, C-UL取得, 電安法準拠 ※ (外付けヒューズ必要)
    雑音端子電圧 FCC-B, VCCI-B (ただしVCCI-Bは入力外付けコンデンサ必要)
    高調波電流 -
    構造 外形寸法(W×H×D) 32×18×65mm
    質量 30g max
    冷却方法 自然空冷
    無償補償期間 2年
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

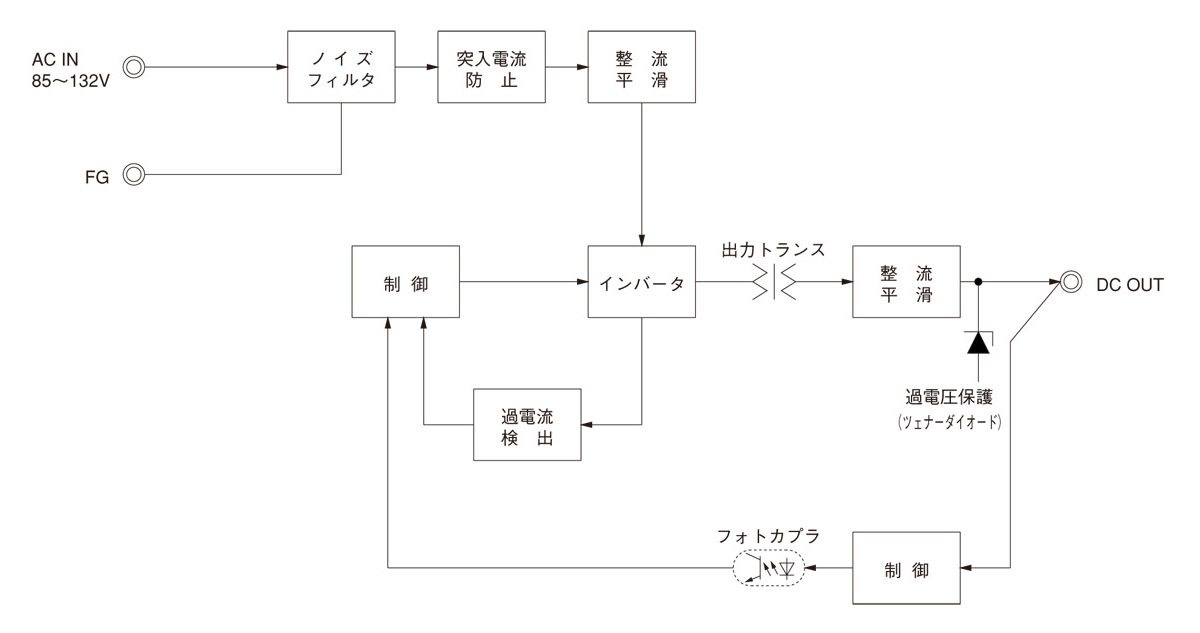

    ブロックダイヤグラム

    各種ドキュメントダウンロード

    テクニカルデータ
    • ※掲載していない資料もあります。詳しくはお問い合せください。
    表1 製品ステータス情報
    項番 製品ステータス 定義
    1 新製品 当社新製品。新規採用を推奨している製品
    2 推奨品 新規採用を推奨している製品
    3 表示なし 量産中の製品
    4 非推奨品 新規での採用を推奨していない製品
    既存のお客様は引き続きご購入頂けます
    5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
    6 生産中止品 最終オーダーの受付を終了した製品
