TUHS15F

2015年発売
定格入力:AC85 ~ 264V 1Φ、DC120 ~ 370V
定格出力電力:15W
出力電圧:12V、15V、24V
RoHS エコモデル
UL・C-UL DEMKO CE UKCA
無償補償期間 5年

※ +BC -BC間短絡は、内部素子を破壊しますので、絶対にお避けください。
※ 本製品は外付部品が必要です。詳細は取扱説明を参照してください。

TUHS15Fの特長

超小型AC-DCコンバータ
長保持時間や小型化に対応可能
(入力平滑コンデンサ外付)
過電流保護回路(自動復帰)
アルミ電解 / タンタル電解コンデンサ未使用

呼称方法と製品オプション

TUH(1) S(2) 15(3) F(4) 24(5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション

機種ラインナップ

機種名 出力電力 出力電圧・電流
TUHS15F12 15.00W 12.0V 1.25A
TUHS15F15 15.00W 15.0V 1.00A
TUHS15F24 15.12W 24.0V 0.63A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

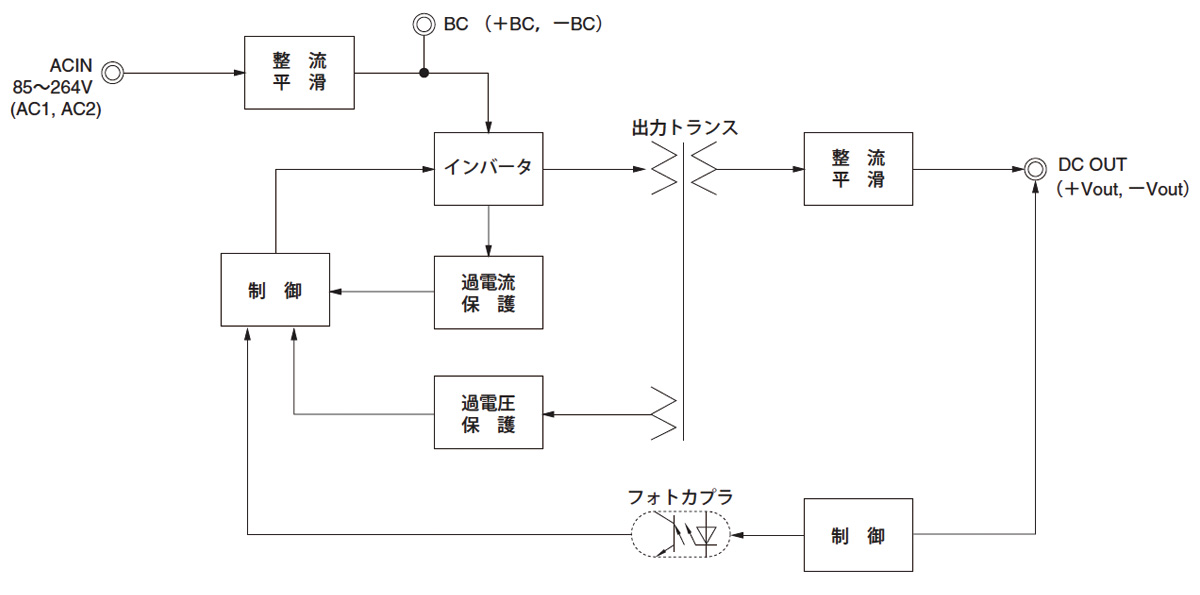

ブロックダイヤグラム

表1 製品ステータス情報
項番 製品ステータス 定義
1 新製品 当社新製品。新規採用を推奨している製品
2 推奨品 新規採用を推奨している製品
3 表示なし 量産中の製品
4 非推奨品 新規での採用を推奨していない製品
既存のお客様は引き続きご購入頂けます
5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
6 生産中止品 最終オーダーの受付を終了した製品
