| 無償補償期間 | 3年 |
|---|
※STAシリーズの出力に、DBSシリーズ以外を接続される際は、当社技術までお問い合わせください。
※出力間短絡は、内部素子を破壊しますので、絶対避けてください。
※切替推奨品の設定はありません。
STA5000Tの特長
力率改善、欠相検知、過熱検知回路搭載DC―DCコンバータのON / OFF制御用シーケンスユニット搭
載可能（オプション）
雑音端子電圧EN55022 classB対応（推奨フィルタ+DBSシ
リーズ組合せ）
UL60950-1, C-UL, IEC60950-1 取得
小型、軽量、低価格
呼称方法と製品オプション
STA(1) 5000(2) T(3) - □(4)
(1)シリーズ名(2)定格出力電力
(3)三相入力
(4)オプション
R：シーケンスユニット付
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | AC170 ～ 264V 3Φ（定格入力電圧：AC200V） | |
| 出力 | 電力 | 5000W |
| 電圧・電流 | DC230 ～ 370V | |
| 電圧可変範囲 | - | |
| 付属機能 | 過電流保護 | - |
| 過電圧保護 | - | |
| リモートコントロール | - | |
| リモートセンシング | - | |
| その他 | - | |
| 使用温・湿度 | -10 ～ +50℃ 強制通風 | |
| 適応規格 | 安全規格 | UL60950-1, C-UL （CSA60950-1）, IEC60950-1 取得 |
| 雑音端子電圧 | FCC Part15 classB, CISPR22-classB （EN55022-classB）準拠 | |
| 高調波電流 | - | |
| 構造 | 外形寸法（W×H×D） | 131.5×144×250mm （端子台およびねじ含まず） |
| 質量 | 5kg max | |
| 冷却方法 | 強制通風 | |
| 無償補償期間 | 3年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

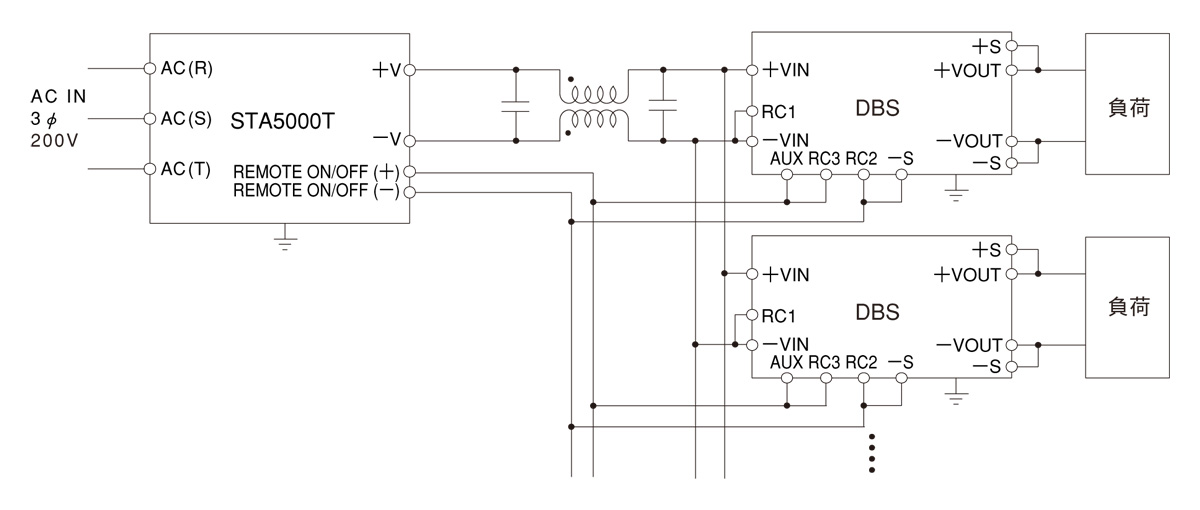

ブロックダイヤグラム
