RBC300F

生産中止（2024年3月11日）

2020年発売
定格入力：AC85 ～ 264V 1Φ
定格出力電力：300W
スロット数：3
出力電圧：3.3V、5V、12V、16.5V、24V、48V、±12V、±15V
RoHS エコモデル
UL・C-UL TUV DEMKO CE UKCA
無償補償期間 5年（取扱説明書参照）

※切替推奨品の設定はありません。

型名決定支援（オーダ型名取得）
（選択形式で仕様の確認とオーダ型名の取得ができます）

RBC300Fの特長

・出力電圧を各種出力モジュールの組み合わせで自由に構成できるマルチスロットタイプ
・駆動系＋制御系の複数出力を1パッケージ化、ロボットコントローラに最適
・過電圧カテゴリーⅢ対応 （EN62477-1取得、EN61558-2-16準拠、EN60204-1の要求事項を満たす）
・スロット3の出力はスロット1、2出力と強化絶縁構造
・リモートコントロール機能 （オプションで対応可能）
  起動/停止シーケンスを設定可能 （マイナーチェンジで対応可能）
・スロット1はピーク電力対応（定格出力の1.5倍）　※T、Uモジュールのみ

呼称方法と製品オプション

Model Name(製品型名)とは別に、ご発注頂くときに使用するOrder Name(オーダ型名)を設定しております。
ご発注時は、Order Nameで依頼ください。
Order Nameは、取扱説明　1.呼称方法を参照ください。
Order Nameは、型名決定支援メニューによる採番が必要です。

■Model Name

RB(1)C(2)　300(3)　F(4)　-　□(5)□(6)□(7) -　□(8)


(1)シリーズ名
(2)マルチ出力
(3)略最大電力
　　 300：303W
(4)フルレンジ入力
(5)スロット3
(6)スロット2
(7)スロット1
(8)オプション　
  C　：コーティング
  G　：低漏洩電流
  R　：リモートコントロール付
  S　：シャーシ付
  SN：シャーシ・カバー付
  T　：端子台
  U1：保持時間延長ユニット接続対応
  I3 ：拡張UART通信対応
  詳細は取扱説明項9.1「オプション説明」をご参照ください。
※スロット不要の場合は「O」(アルファベットのオー)をご指定ください。

推奨ノイズフィルタ

NAC-06-472

外部パルス電圧ノイズ：NAPシリーズ
低漏洩電流：NAMシリーズ
※複数機器への接続を想定して提案しています。

仕様（概要）

入力モジュール

項目 仕様
入力電圧 AC85 ～ 264V 1Φ
出力 スロット数 3
総合最大
出力電力		 AC90～264V 303W
使用温・湿度 -20 ～ +70℃, 20 ～ 90%RH（結露なし）
適応規格 安全規格 UL62368-1,C-UL（equivalent to CAN/CSA-C22.2 No. 62368-1）,EN62368-1　取得
EN62477-1（過電圧カテゴリーⅢ）取得
EN61558-2-16（過電圧カテゴリーⅢ）準拠
雑音端子電圧 FCC-B, VCCI-B, CISPR11-B, CISPR32-B, EN55011-B, EN55032-B　準拠
高調波電流 IEC61000-3-2 準拠 ※
構造 外形寸法（W×H×D） 114×38.3×203mm
質量 710g max
冷却方法 自然空冷/強制通風
無償補償期間 5年（取扱説明書参照）
  • ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

出力モジュール

スロット1　240W相当シングル出力モジュール

項目 仕様
モジュールコード S T U
使用スロット数 1 1 1
出力 電力 192W 240W
（ピーク360W）		 240W
（ピーク360W）
電圧・電流 12V 16A 24V 10A
（ピーク15A）		 48V 5A
（ピーク7.5A）
電圧可変範囲 11.40 ～ 13.20V 22.80 ～ 26.40V 45.60 ～ 52.80V
付属機能 過電流保護 定格電流の105％ min （ピーク電流のあるものはピーク電流の101％ min）で動作、 自動復帰、間欠過電流
過電圧保護 14.40 ～ 17.40V 28.80 ～ 34.80V 57.60 ～ 67.20V
リモートコントロール オプション R （外部駆動電源必要）

スロット2、3　15W相当シングル出力モジュール

項目 仕様
モジュールコード B C D
使用スロット数 1 1 1
出力 電力 15W 15.6W 15.6W
電圧・電流 5V 3A 12V 1.3A 24V 0.65A
電圧可変範囲 4.50 ～ 5.50V 10.80 ～ 13.20V 21.60 ～ 26.40V
付属機能 過電流保護 定格電流の105%minで動作（自動復帰、間欠過電流）
過電圧保護 5.75 ～ 8.00V 13.80 ～ 19.20V 28.80 ～ 38.40V
リモートコントロール オプション R （外部駆動電源必要）

スロット2、3　30W相当シングル出力モジュール

項目 仕様
モジュールコード G H J K L M
使用スロット数 1 1 1 1 1 1
出力 電力 16.5W 25W 30W 31.4W 31.2W 31.2W
電圧・電流 3.3V
5A		 5V
5A		 12V
2.5A		 16.5V
1.9A		 24V
1.3A		 48V
0.65A
電圧可変範囲 2.97 ～ 3.63V 4.50 ～ 5.50V 10.80 ～ 13.20V 14.85 ～ 18.15V 21.60 ～ 26.40V 43.20 ～ 52.80V
付属機能 過電流保護 定格電流の105%minで動作（自動復帰、間欠過電流）
過電圧保護 4.00 ～ 5.25V 5.75 ～ 7.00V 13.80 ～ 16.80V 18.90 ～ 23.10V 28.80 ～ 34.80V 57.60 ～ 67.20V
リモートコントロール オプション R （外部駆動電源必要）

スロット2専用　±出力モジュール

項目 仕様
モジュールコード E F P Q
使用スロット数 1 1 1 1
出力 電力 14.4W 15W 16.8W 21W
電圧・電流 ±12V 0.6A ±15V 0.5A ±12V 0.7A ±15V 0.7A
電圧可変範囲 10.80 ～ 13.20V 13.50 ～ 16.50V 10.80 ～ 13.20V 13.50 ～ 16.50V
付属機能 過電流保護 定格電流の105%minで動作（自動復帰、間欠過電流）
過電圧保護 13.80 ～ 19.20V 17.25 ～ 24.00V 14.40 ～ 18.00V 18.00 ～ 22.50V
リモートコントロール オプション R （外部駆動電源必要）

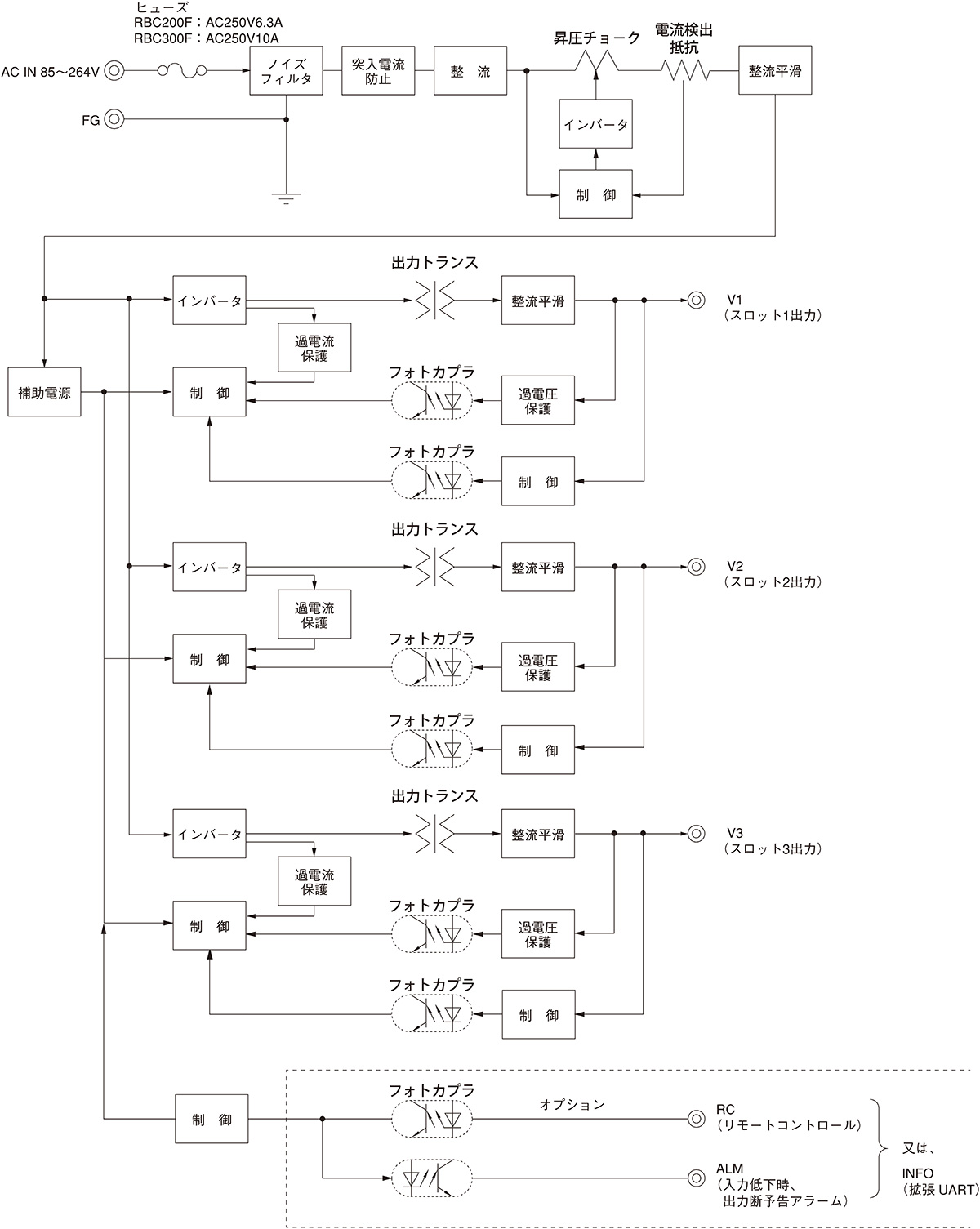

ブロックダイヤグラム

各種ドキュメントダウンロード

以下のデータを準備しております。
ダウンロードページから、ご利用ください。

ダウンロード

テクニカルデータ
  • 特性データ
  • 推定寿命データ
  • 安全規格認定証
  • EMCデータ
  • 信頼性
CADデータ
  • 2D（DXF）
  • 3D（STEP、IGES）
  • ※掲載していない資料もあります。詳しくはお問い合せください。

別売オプションパーツ

ハーネス、保持時間延長ユニット

種類 型番 説明 PDF DXF
ハーネス
 H-IN-5 入力用のハーネスです。 -
H-IN-10 入力用のハーネスです。 -
H-IN-25 保持時間延長ユニット（CR-HUT）接続用のハーネスです。 -
H-OU-41 V3のシングル出力用ハーネスです。 -
H-OU-49 V2のシングル出力用ハーネスです。 -
H-OU-50 V2の±出力用ハーネスです。 -
H-OU-51 V1のシングル出力用ハーネスです。 -
H-SN-70 CN5の機能を使う場合に使用するハーネスです。 -
保持時間延長ユニット
 CR-HUT241-1 電源の保持時間を延長するユニットです。
（公称コンデンサ容量：240μF）		 -
CR-HUT721-1 電源の保持時間を延長するユニットです。
（公称コンデンサ容量：720μF）		 -
CR-HUT282-2 電源の保持時間を延長するユニットです。
（公称コンデンサ容量：2,800μF）		 -
CR-HUT502-2 電源の保持時間を延長するユニットです。
（公称コンデンサ容量：5,040μF）		 -
通信変換ユニット
 CR-PC-1 RBシリーズの－I3オプションに適合します。
拡張UART信号とRS232信号を相互に変換するユニットです。		 -
表1 製品ステータス情報
項番 製品ステータス 定義
1 新製品 当社新製品。新規採用を推奨している製品
2 推奨品 新規採用を推奨している製品
3 表示なし 量産中の製品
4 非推奨品 新規での採用を推奨していない製品
既存のお客様は引き続きご購入頂けます
5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
6 生産中止品 最終オーダーの受付を終了した製品
