PBW50F-15

2005年発売

PBW50F-15の特長

・当社ユニットタイプ初の「±」電源
・取付金具、専用ハーネスなど各種オプションパーツを対応
(オプションパーツのページをご参照ください)
・SEMI F47規格対応可(取扱説明項番2.1参照)

呼称方法と製品オプション

PB(1) W(2) 50(3) F(4) - (5) - (6)

(1)シリーズ名
(2)±出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
 C:コーティング
 G:低漏洩電流
 (0.15mA max / ACIN 240V)
 E:EMIクラスA対応
   低漏洩電流
 (0.5mA max / ACIN 240V)
 T:縦型端子台
 J1:VH(J.S.T.)コネクタ
 R:リモートコントロール付
 N:ケースカバー付
 N1:ケースカバー、DINレール取付金具付
 V:電圧可変VR外付け対応
オプション設定時は仕様が変わります。詳細はお問い合わせください。

推奨ノイズフィルタ

仕様(概要)

項目 仕様
入力電圧 AC85 ~ 264V 1Φ or DC120 ~ 370V ※
出力 電力 51W
電圧・電流 ±15V (+30Vとしても使用可)
定格電流1:1.7A
定格電流2:2.4A ※
電圧可変範囲 13.2 ~ 16.5V(+V, -V同時可変となります)
付属機能 過電流保護 定格電流の105% minで動作、 自動復帰
過電圧保護 20.00 ~ 29.00V
リモートコントロール オプション(外部駆動電源必要)
リモートセンシング -
その他 -
使用温・湿度 -10 ~ +71℃(ディレーティング有), 20 ~ 90%RH(結露なし)
適応規格 安全規格 UL60950-1, C-UL(CSA60950-1), EN62368-1取得, 電安法準拠 ※
雑音端子電圧 FCC Part15 classB, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
高調波電流 IEC61000-3-2 準拠 ※
構造 外形寸法(W×H×D) 31×82×120mm (端子台含まず)
質量 280g max (ケースカバー付:325g max)
冷却方法 自然空冷
無償補償期間 5年(取扱説明書参照)
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

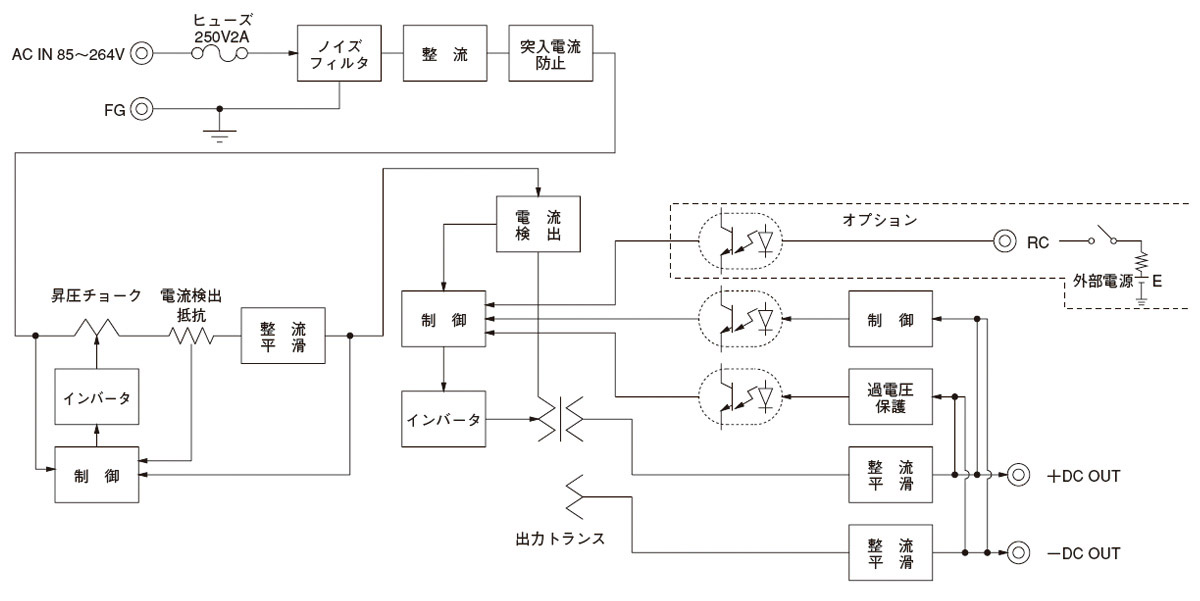

ブロックダイヤグラム

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

別売オプションパーツ

取付金具, DINレール対応取付金具, ハーネス

種類 型番 説明 PDF DXF
取付金具
F-PBA50-1 電源の実装を容易にするための取付金具です。
(底面取付用)
F-PBA50-2 電源の実装を容易にするための取付金具です。
(正面・裏面取付用)
DINレール対応取付金具
FD-PBA50 DINレール対応取付金具
(35mm幅対応)
ハーネス
H-IN-3 オプション:-J1に対応する入力用ハーネス(メーカ:J.S.T)です。 -
H-IN-27 オプション:-J1に対応する入力用ハーネス(メーカ:J.S.T)です。 -
H-OU-48 オプション:-J1に対応する出力用ハーネス(メーカ:J.S.T)です。 -
H-RC-1 オプション:-Rに対応するハーネスです。 -
H-SN-18 オプション:-Vに対応するハーネスです。 -
