PBA15F-5-MXLDIZの特長
・配電盤設備で使用されるDC110V 入力に対応・正負の極性を気にせず入力配線が可能
・DC ヒューズ内蔵
・スイッチング周波数固定（他励フライバック方式）
呼称方法と製品オプション
PB(1) A(2) 15(3) F(4) - □(5) - MXLDIZ(6) - □(7)
(1)シリーズ名(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)製品識別記号
(7)オプション
N：ケースカバー付
推奨ノイズフィルタ
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | DC70 ～ 160V / AC70 ～ 132V 1Φ ※ | |
| 出力 | 電力 | 15W |
| 電圧・電流 | 5V 3A | |
| 電圧可変範囲 | 4.50 ～ 5.50V | |
| 付属機能 | 過電流保護 | 定格電流の105% minで動作、 自動復帰 |
| 過電圧保護 | 5.75 ～ 7.00V | |
| リモートコントロール | - | |
| リモートセンシング | - | |
| その他 | - | |
| 使用温・湿度 | -10 ～ +71℃（ディレーティング有）, 20 ～ 90%RH（結露なし） | |
| 適応規格 | 安全規格 | - |
| 雑音端子電圧 | - | |
| 高調波電流 | - | |
| 構造 | 外形寸法（W×H×D） | 31×78×85mm （端子台含まず） |
| 質量 | 200g max （ケースカバー付：235g max） | |
| 冷却方法 | 自然空冷 | |
| 無償補償期間 | 5年（取扱説明書参照） | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

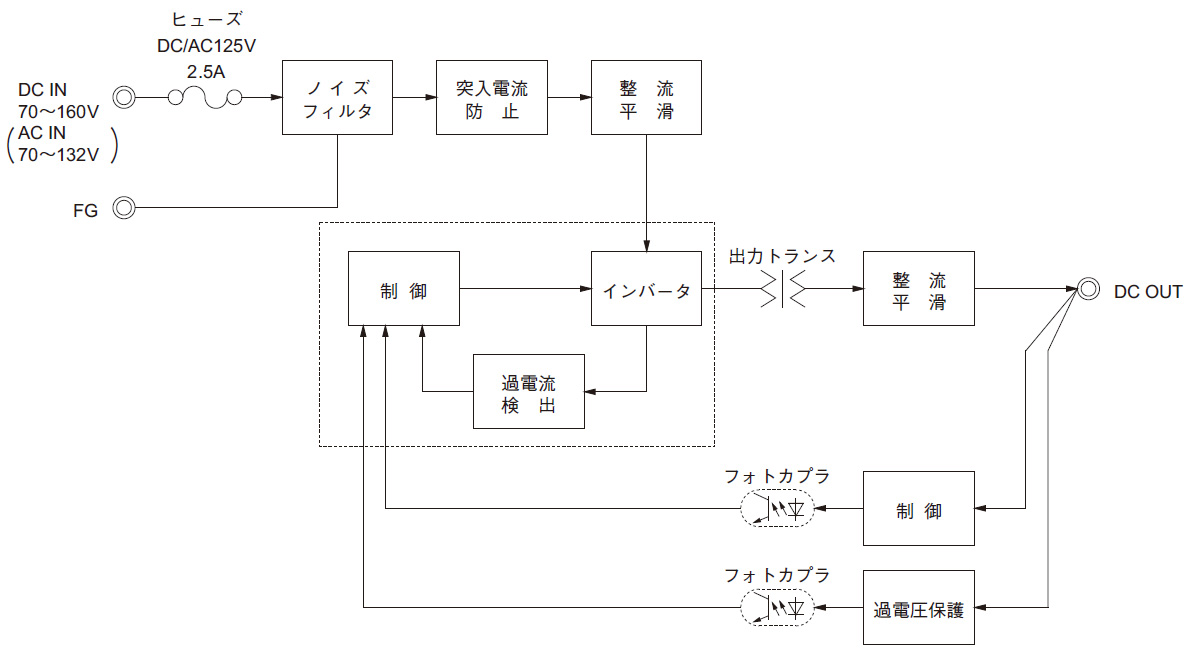

ブロックダイヤグラム
各種ドキュメントダウンロード
| CADデータ | DXF | |
|---|---|---|
| 3D CADデータ | STEP | |
| IGES |
- ※掲載していない資料もあります。詳しくはお問い合せください。
