MGW15

2010年発売
定格入力:DC9 ~ 18V, DC18 ~ 36V, DC36 ~ 76V
定格出力電力:15W
出力電圧:±5V(+10)、±12V(+24)、±15V(+30)
標準価格(税抜)
2,700円
RoHS エコモデル
UL・C-UL TUV CE
無償補償期間 10年(取扱説明 項番12参照)

※リモートコントロール機能を使用しない場合は、RC端子と-Vin端子をショートしてご使用下さい。

MGW15の特長

業界標準パッケージ 1×1インチ
6面シールド
入出力間アイソレーションDC1,500V(1分間)
過電流保護回路(自動復帰)付
リモートコントロール
アルミ電解 / タンタル電解コンデンサ未使用

呼称方法と製品オプション

MG(1) W(2) 15(3) 24(4) 05(5) - (6)

(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G:入出力間c削除
R:リモートコントロール
(正論理)

機種ラインナップ

機種名 出力電力 出力電圧・電流
MGW151205 15W ±5V(+10V) 1.5A
MGW151212 15.6W ±12V(+24V) 0.65A
MGW151215 15W ±15V(+30V) 0.5A
MGW152405 15W ±5V(+10V) 1.5A
MGW152412 15.6W ±12V(+24V) 0.65A
MGW152415 15W ±15V(+30V) 0.5A
MGW154805 15W ±5V(+10V) 1.5A
MGW154812 15.6W ±12V(+24V) 0.65A
MGW154815 15W ±15V(+30V) 0.5A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

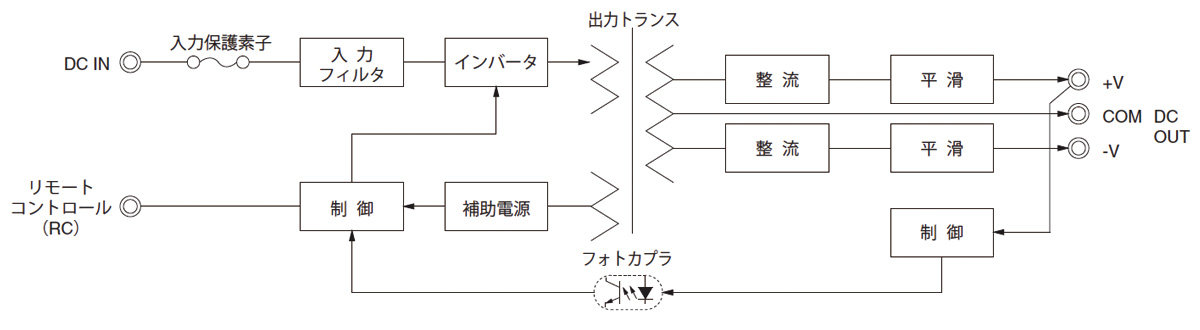

ブロックダイヤグラム
