定格入力：DC9 ～ 36V, DC18 ～ 76V
定格出力電力：30W
出力電圧：±5V（+10）, ±12V（+24）, ±15V（+30）
定格出力電力：30W
出力電圧：±5V（+10）, ±12V（+24）, ±15V（+30）
| 無償補償期間 | 10年（取扱説明 項番12参照） |
|---|
※リモートコントロール機能を使用しない場合は、RC端子と-Vin端子をショートしてご使用下さい。
MGFW30の特長
・業界標準パッケージ 1×2インチ・ワイド入力 DC9 ～ 36V / DC18 ～ 76V
・6面シールド
・入出力間アイソレーションDC1,500V（1分間）
・過電流保護回路（自動復帰）
・過電圧保護回路付
・リモートコントロール
・アルミ電解 / タンタル電解コンデンサ未使用
呼称方法と製品オプション
MGF(1) W(2) 30(3) 24(4) 05(5) - □(6)
(1)シリーズ名(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間コンデンサ削除
R：リモートコントロール
（正論理）
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| MGFW302405 | 20W | ±5V（+10V） 2A |
| MGFW302412 | 30W | ±12V（+24V） 1.25A |
| MGFW302415 | 30W | ±15V（+30V） 1A |
| MGFW304805 | 20W | ±5V（+10V） 2A |
| MGFW304812 | 30W | ±12V（+24V） 1.25A |
| MGFW304815 | 30W | ±15V（+30V） 1A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

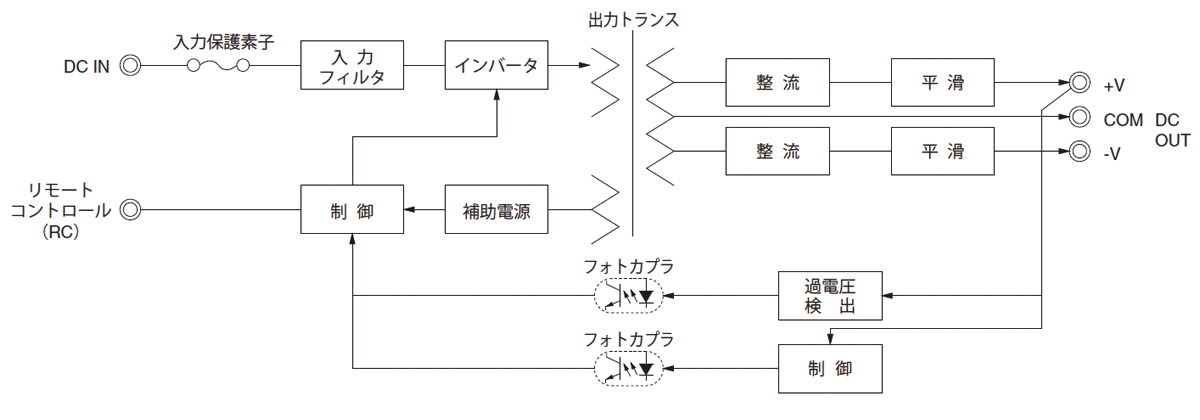

ブロックダイヤグラム
