定格入力：DC9 ～ 36V, DC18 ～ 76V
定格出力電力：80W
出力電圧：3.3V, 5V, 12V, 15V
定格出力電力：80W
出力電圧：3.3V, 5V, 12V, 15V
| 無償補償期間 | 10年（取扱説明 項番13参照） |
|---|
※出力可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートコントロール機能を使用しない場合は、RC端子と-Vin端子をショートしてご使用下さい。
MGFS80の特長
・業界標準パッケージ 1×2インチ・ワイド入力 DC9 ～ 36V / DC18 ～ 76V
・同期整流回路採用で高効率
・入出力間アイソレーションDC1,500V（1分間）
・過電流保護回路（自動復帰）
・過電圧保護回路
・リモートコントロール
・アルミ電解 / タンタル電解コンデンサ未使用
呼称方法と製品オプション
MGF(1) S(2) 80(3) 24(4) 05(5) - □(6)
(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間コンデンサ削除
R：リモートコントロール
（正論理）
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| MGFS80243R3 | 59.4W | 3.3V 18A |
| MGFS802405 | 80W | 5V 16A |
| MGFS802412 | 80.4W | 12V 6.7A |
| MGFS802415 | 81W | 15V 5.4A |
| MGFS80483R3 | 59.4W | 3.3V 18A |
| MGFS804805 | 80W | 5V 16A |
| MGFS804812 | 80.4W | 12V 6.7A |
| MGFS804815 | 81W | 15V 5.4A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

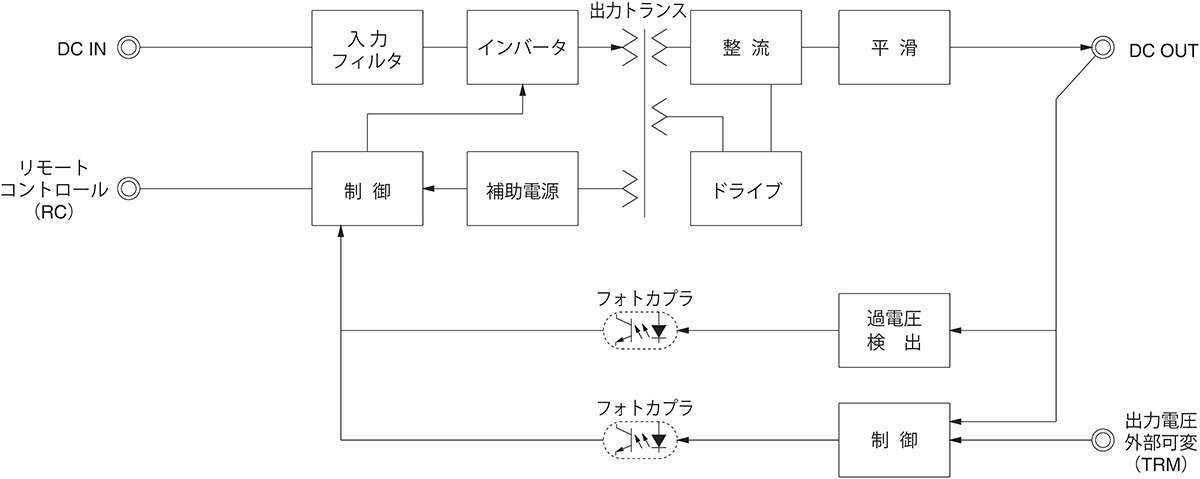

ブロックダイヤグラム
