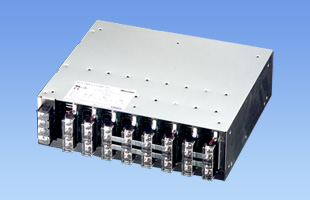

MAX3200T生産中止予定(2020年5月29日)

2001年発売
定格入力:AC170 ~ 264V 3Φ
定格出力電力:3200W
スロット数:8
出力電圧:2V、3.3V、5V、7.5V、12V、15V、18V、24V、28V
標準価格(税抜)
67,000円(出力モジュールの価格は含まれていません)
RoHS
UL・C-UL TUV CE
無償補償期間 3年

切替推奨品

切替推奨品は、下記モデルの組合わせとなる場合もあります
形状 モデル名 発売 標準価格
(税別)
カタログ
取扱説明
置換え資料
ユニット PBA1500T 2007年 94,400円
  • カタログ
  • 取扱説明
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください

    MAX3200Tの特長

    出力電圧を各種出力モジュールの組み合わせで自由に構成でき
    るマルチスロットタイプ
    高力率
    ワイド入力
    リモートコントロール, 各種アラームを標準装備

    呼称方法と製品オプション

    M1(1) - (6) (7) (8) (9) - (10) - (11)

    (1)略型名
    M3T:MAX3200T
    (6)スロット4 モジュール
    (7)スロット3 モジュール
    (8)スロット2 モジュール
    (9)スロット1 モジュール
    (10)並列コード
    (11)直列・オプション コード
    詳細は取り扱い説明書をご参照願います。
    ※機種によってスロット数は異なります。

    推奨ノイズフィルタ

    仕様(概要)

    入力モジュール

    項目 仕様
    入力電圧 AC170 ~ 264V 3Φ
    出力 スロット数 8
    総合最大出力電力 3200W
    使用温・湿度 -25 ~ +65℃, 20 ~ 90%RH(結露なし)
    適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN60950-1, EN50178 取得, 電安法準拠 ※ (DC入力時は除く)
    雑音端子電圧 FCC-A, VCCI-A, CISPR22-A, EN55011-A 準拠
    高調波電流 -
    構造 外形寸法(W×H×D) 340×97×300mm
    質量 14kg max
    冷却方法 強制空冷(ファン内蔵)
    標準価格(税抜) 67,000円(出力モジュールの価格は含まれていません)
    無償補償期間 3年
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

    出力モジュール

    項目
    仕様
    モジュールコード
    使用スロット数
    出力 電力
    電圧・電流
    電圧可変範囲
    付属機能 過電流保護
    過電圧保護
    リモートコントロール
    リモートセンシング
    その他
    標準価格(税抜)
    A B C D E F G H I
    1 1 1 1 1 1 1 1 1
    160W 264W 400W 405W 408W 405W 396W 408W 406W
    2V 80A 3.3V 80A 5V 80A 7.5V 54A 12V 34A 15V 27A 18V 22A 24V 17A 28V 14.5A
    1.98 ~ 2.20V 2.64 ~ 3.63V 4.00 ~ 5.50V 6.00 ~ 8.25V 9.60 ~ 13.2V 12.0 ~ 16.5V 14.4 ~ 19.8V 19.2 ~ 26.4V 22.4 ~ 30.8V
    定格電流の105% minで動作、 自動復帰
    4.00 ~ 5.50V 4.00 ~ 5.50V 5.75 ~ 7.00V 8.63 ~ 10.5V 13.8 ~ 16.8V 17.25 ~ 21.0V 20.7 ~ 25.2V 27.6 ~ 33.6V 32.2 ~ 39.2V
    可能
    可能
    24,000円

    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

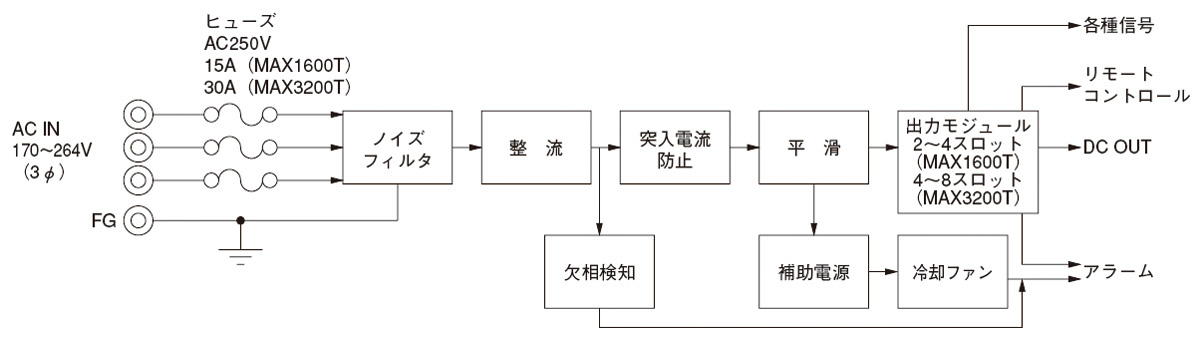

    ブロックダイヤグラム
