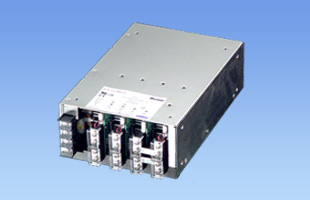

MAX1600T

生産中止(2020年5月29日)

2002年発売

切替推奨品

形状 モデル名 発売 カタログ
取扱説明
置換え資料
ユニット PBA1500T 2007年
  • カタログ
  • 取扱説明
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
    • ※切替推奨品は、上記モデルの組合わせとなる場合もあります

    MAX1600Tの特長

    出力電圧を各種出力モジュールの組み合わせで自由に構成でき
    るマルチスロットタイプ
    高力率
    ワイド入力
    リモートコントロール, 各種アラームを標準装備

    呼称方法と製品オプション

    M1(1) - (6) (7) (8) (9) - (10) - (11)

    (1)略型名
    M1T:MAX1600T
    (6)スロット4 モジュール
    (7)スロット3 モジュール
    (8)スロット2 モジュール
    (9)スロット1 モジュール
    (10)並列コード
    (11)直列・オプション コード
    詳細は取り扱い説明書をご参照願います。
    ※機種によってスロット数は異なります。

    推奨ノイズフィルタ

    仕様(概要)

    入力モジュール

    項目 仕様
    入力電圧 AC170 ~ 264V 3Φ
    出力 スロット数 4
    総合最大出力電力 1600W
    使用温・湿度 -25 ~ +65℃, 20 ~ 90%RH(結露なし)
    適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN60950-1, EN50178 取得, 電安法準拠 ※ (DC入力時は除く)
    雑音端子電圧 FCC-A, VCCI-A, CISPR22-A, EN55011-A 準拠
    高調波電流 -
    構造 外形寸法(W×H×D) 200×97×300mm
    質量 7kg max
    冷却方法 強制空冷(ファン内蔵)
    無償補償期間 3年
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

    出力モジュール

    項目
    仕様
    モジュールコード
    使用スロット数
    出力 電力
    電圧・電流
    電圧可変範囲
    付属機能 過電流保護
    過電圧保護
    リモートコントロール
    リモートセンシング
    その他
    A B C D E F G H I
    1 1 1 1 1 1 1 1 1
    160W 264W 400W 405W 408W 405W 396W 408W 406W
    2V 80A 3.3V 80A 5V 80A 7.5V 54A 12V 34A 15V 27A 18V 22A 24V 17A 28V 14.5A
    1.98 ~ 2.20V 2.64 ~ 3.63V 4.00 ~ 5.50V 6.00 ~ 8.25V 9.60 ~ 13.2V 12.0 ~ 16.5V 14.4 ~ 19.8V 19.2 ~ 26.4V 22.4 ~ 30.8V
    定格電流の105% minで動作、 自動復帰
    4.00 ~ 5.50V 4.00 ~ 5.50V 5.75 ~ 7.00V 8.63 ~ 10.5V 13.8 ~ 16.8V 17.25 ~ 21.0V 20.7 ~ 25.2V 27.6 ~ 33.6V 32.2 ~ 39.2V
    可能
    可能

    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

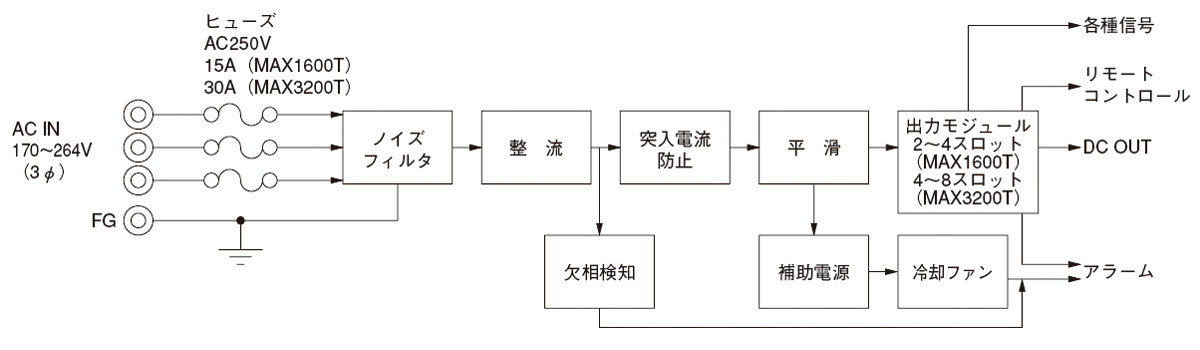

    ブロックダイヤグラム

    各種ドキュメントダウンロード

    以下のデータを準備しております。
    ダウンロードページから、ご利用ください。

    ダウンロード

    テクニカルデータ
    CADデータ
    • ※掲載していない資料もあります。詳しくはお問い合せください。
    表1 製品ステータス情報
    項番 製品ステータス 定義
    1 新製品 当社新製品。新規採用を推奨している製品
    2 推奨品 新規採用を推奨している製品
    3 表示なし 量産中の製品
    4 非推奨品 新規での採用を推奨していない製品
    既存のお客様は引き続きご購入頂けます
    5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
    6 生産中止品 最終オーダーの受付を終了した製品
