定格入力：AC85 ～ 264V 1Φ
定格出力電力：1600W
スロット数：4
出力電圧：2V、3.3V、5V、7.5V、12V、15V、18V、24V、28V
定格出力電力：1600W
スロット数：4
出力電圧：2V、3.3V、5V、7.5V、12V、15V、18V、24V、28V
| 無償補償期間 | 3年 |
|---|

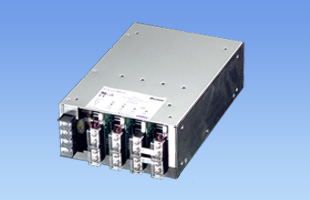

MAX1600Fの特長
出力電圧を各種出力モジュールの組み合わせで自由に構成できるマルチスロットタイプ
高調波電流規制対応（IEC61000-3-2 準拠）
高力率
ワイド入力
リモートコントロール, 各種アラームを標準装備
呼称方法と製品オプション
M1□(1) - □(6) □(7) □(8) □(9) - □□(10) - □□(11)
(1)略型名
M1F：MAX1600F
(6)スロット4 モジュール
(7)スロット3 モジュール
(8)スロット2 モジュール
(9)スロット1 モジュール
(10)並列コード
(11)直列・オプション コード
詳細は取り扱い説明書をご参照願います。
※機種によってスロット数は異なります。
推奨ノイズフィルタ
仕様（概要）
入力モジュール
| 項目 | 仕様 | ||
|---|---|---|---|
| 入力電圧 | AC85 ～ 264V 1Φ or DC120 ～ 350V | ||
| 出力 | スロット数 | 4 | |
| 総合最大 出力電力 |
AC90～150V | 1500W | |
| AC170～264V | 1600W | ||
| 使用温・湿度 | -25 ～ +65℃, 20 ～ 90%RH（結露なし） | ||
| 適応規格 | 安全規格 | UL60950-1, C-UL （CSA60950-1）, EN60950-1, EN50178 取得, 電安法準拠 ※ （DC入力時は除く） | |
| 雑音端子電圧 | FCC-B, VCCI-B, CISPR22-B, EN55022-B 準拠 | ||
| 高調波電流 | IEC61000-3-2 準拠 ※ | ||
| 構造 | 外形寸法（W×H×D） | 200×97×300mm | |
| 質量 | 7kg max | ||
| 冷却方法 | 強制空冷（ファン内蔵） | ||
| 無償補償期間 | 3年 | ||
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
出力モジュール
項目
仕様
| モジュールコード | |
|---|---|
| 使用スロット数 | |
| 出力 | 電力 |
| 電圧・電流 | |
| 電圧可変範囲 | |
| 付属機能 | 過電流保護 |
| 過電圧保護 | |
| リモートコントロール | |
| リモートセンシング | |
| その他 | |
| A | B | C | D | E | F | G | H | I |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 160W | 264W | 400W | 405W | 408W | 405W | 396W | 408W | 406W |
| 2V 80A | 3.3V 80A | 5V 80A | 7.5V 54A | 12V 34A | 15V 27A | 18V 22A | 24V 17A | 28V 14.5A |
| 1.98 ～ 2.20V | 2.64 ～ 3.63V | 4.00 ～ 5.50V | 6.00 ～ 8.25V | 9.60 ～ 13.2V | 12.0 ～ 16.5V | 14.4 ～ 19.8V | 19.2 ～ 26.4V | 22.4 ～ 30.8V |
定格電流の105％ minで動作、 自動復帰 |
||||||||
| 4.00 ～ 5.50V | 4.00 ～ 5.50V | 5.75 ～ 7.00V | 8.63 ～ 10.5V | 13.8 ～ 16.8V | 17.25 ～ 21.0V | 20.7 ～ 25.2V | 27.6 ～ 33.6V | 32.2 ～ 39.2V |
可能 |
||||||||
可能 |
||||||||
－ |
||||||||
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

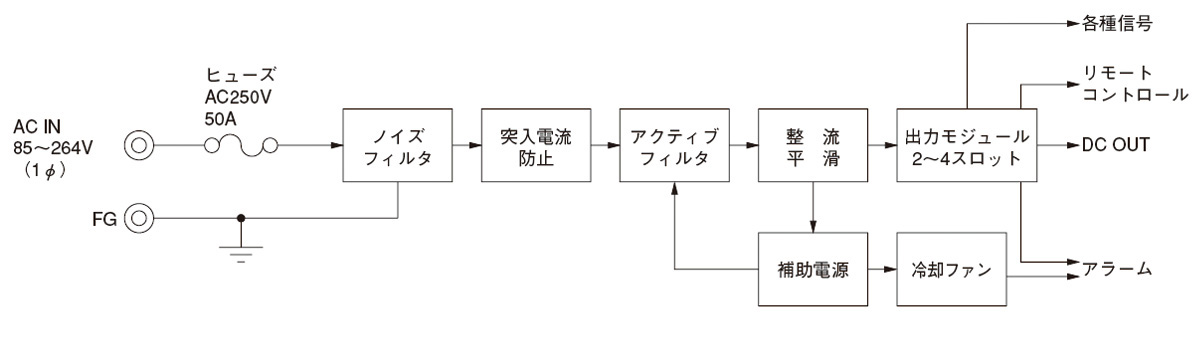

ブロックダイヤグラム
各種ドキュメントダウンロード
以下のデータを準備しております。
ダウンロードページから、ご利用ください。
| テクニカルデータ |
|
|---|---|
| CADデータ |
|
- ※掲載していない資料もあります。詳しくはお問い合せください。
