LCC30A

生産中止(2017年12月20日)

2002年発売
定格入力:AC85 ~ 132V 1Φ
定格出力電力:30W
出力電圧:5V/12V/12V、5V/15V/15V、5V/24V/5V、3.3V/12V/5V
RoHS
UL・C-UL
無償補償期間 2年

本製品は面実装部品を搭載しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。

切替推奨品

形状 モデル名 発売 カタログ
取扱説明
置換え資料
基板単体 LDC30F 1994年
  • カタログ
  • 取扱説明
  • 置換え資料
  • 基板単体 LFA10F 2009年
  • カタログ
  • 取扱説明
  • 置換え資料
  • 基板単体 LFA15F 2009年
  • カタログ
  • 取扱説明
  • 置換え資料
  • 基板単体 LFA30F 2009年
  • カタログ
  • 取扱説明
  • 置換え資料
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
    • ※切替推奨品は、上記モデルの組合わせとなりますので、詳細は置換え資料を参照ください

    LCC30Aの特長

    小型、軽量、低価格
    3出力マルチ電源・全出力絶縁分離
    突入電流防止回路、過電流・過電圧保護回路付

    呼称方法と製品オプション

    LC(1) C(2) 30(3) A(4) - 1(5) - (6)

    (1)シリーズ名
    (2)マルチ出力
    (3)定格出力電力
    (4)100V系入力
    (5)出力電圧の種類
    (6)オプション
    A:G2-V3ショート
    C:コーティング
    G:低漏洩電流
    Y:ボリューム付

    機種ラインナップ

    機種名 出力電力 出力電圧・電流
    LCC30A-1 33W V1:5V 3.0A(ピーク:4.5A)
    V2:12V 1.2A(ピーク:2.0A)
    V3:12V 0.3A(ピーク:0.45A)
    LCC30A-2 34.5W V1:5V 3.0A(ピーク:4.5A)
    V2:15V 1.0A(ピーク:2.0A)
    V3:15V 0.3A(ピーク:0.45A)
    LCC30A-3 29.5W V1:5V 3.0A(ピーク:4.5A)
    V2:24V 0.5A(ピーク:1.3A)
    V3:5V 0.5A(ピーク:0.75A)
    LCC30A-4 30.1W V1:3.3V 4.0A(ピーク:6.0A)
    V2:12V 1.2A(ピーク:2.0A)
    V3:5V 0.5A(ピーク:0.75A)
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

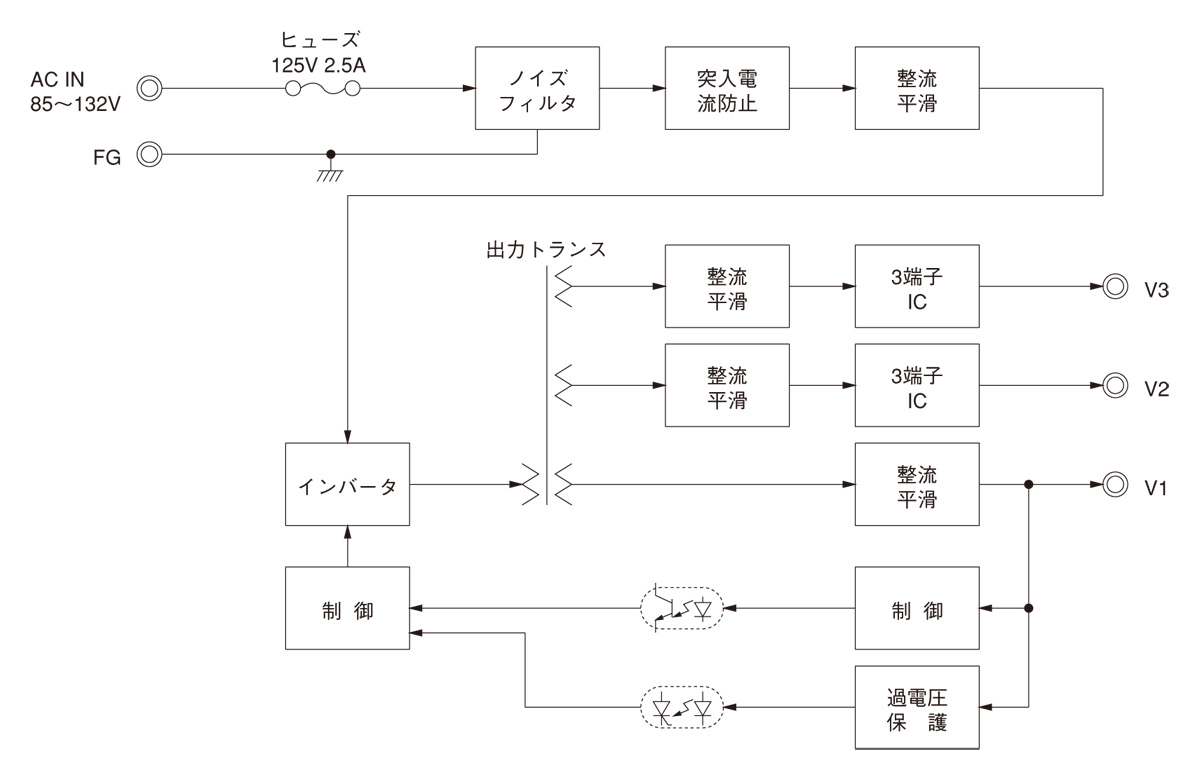

    ブロックダイヤグラム

    表1 製品ステータス情報
    項番 製品ステータス 定義
    1 新製品 当社新製品。新規採用を推奨している製品
    2 推奨品 新規採用を推奨している製品
    3 表示なし 量産中の製品
    4 非推奨品 新規での採用を推奨していない製品
    既存のお客様は引き続きご購入頂けます
    5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
    6 生産中止品 最終オーダーの受付を終了した製品
