LCA15Sの特長
小型、軽量、低価格輪出用に最適な広入力範囲(AC85 ~ 132V)
突入電流防止回路、過電流・過電圧保護回路付
呼称方法と製品オプション
LC(1) A(2) 15(3) S(4) - 5(5) - □(6)
(1)シリーズ名(2)100V系入力
(3)定格出力電力
(4)シングル入力
(5)定格出力電圧
(6)オプション
C:コーティング
G:低漏洩電流
Y:ボリューム付
推奨ノイズフィルタ
機種ラインナップ
機種名 | 出力電力 | 出力電圧・電流 |
---|---|---|
LCA15S-5 | 15W | 5V 3A |
LCA15S-12 | 15.6W | 12V 1.3A |
LCA15S-15 | 15W | 15V 1A |
LCA15S-24 | 16.8W | 24V 0.7A |
- ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

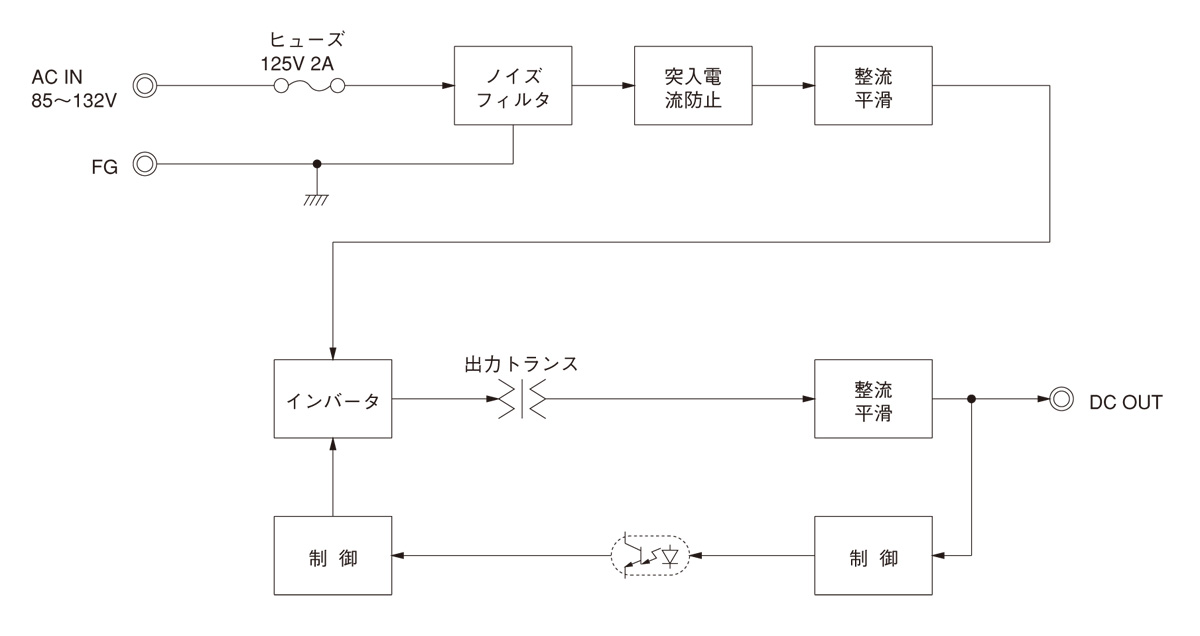

ブロックダイヤグラム
別売オプションパーツ
ハーネス
種類 | 型番 | 説明 | DXF | |
---|---|---|---|---|
ハーネス |
H-IN-4 | 入力用ハーネス(メーカ:J.S.T)です。 | - | |
H-OU-8 | 出力用ハーネス(メーカ:J.S.T)です。 | - |
