LCA150S生産中止予定(2020年4月20日)

1993年発売
定格入力:AC85 ~ 132V 1Φ
定格出力電力:150W
出力電圧:3V、5V、12V、15V、24V、36V、48V
標準価格(税抜)
7,700円(ケースカバー付:8,160円)
RoHS
UL・C-UL CSA
無償補償期間 2年

切替推奨品

形状 モデル名 発売 標準価格
(税別)
カタログ
取扱説明
置換え資料
基板単体 LGA150A 2008年 5,300円(シャーシ・カバー付:5,740円)
  • カタログ
  • 取扱説明
  • 置換え資料
  • 基板単体 LFA150F 2010年 7,600円(シャーシ・カバー付:8,040円)
  • カタログ
  • 取扱説明
  • 置換え資料
  • 基板単体 LFP150F 2013年 7,800円(シャーシ・カバー付:8,240円)
  • カタログ
  • 取扱説明
  • 置換え資料
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください

    LCA150Sの特長

    小型、軽量、低価格
    輪出用に最適な広入力範囲(AC85 ~ 132V)
    突入電流防止回路、過電流・過電圧保護回路付

    呼称方法と製品オプション

    LC(1) A(2) 150(3) S(4) - 5(5) - (6)

    (1)シリーズ名
    (2)100V系入力
    (3)定格出力電力
    (4)シングル入力
    (5)定格出力電圧
    (6)オプション
    C:コーティング
    G:低漏洩電流
    S:シャーシ付
    SN:シャーシ・カバー付
    Y:ボリューム付

    推奨ノイズフィルタ

    機種ラインナップ

    機種名 出力電力 出力電圧・電流
    LCA150S-3 90W 3V 30A
    LCA150S-5 150W 5V 30A
    LCA150S-12 150W 12V 12.5A
    LCA150S-15 150W 15V 10A
    LCA150S-24 151.2W 24V 6.3A
    LCA150S-24-H 151.2W 24V 6.3A(ピーク:10A)
    LCA150S-36 151.2W 36V 4.2A
    LCA150S-48 153.6W 48V 3.2A
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

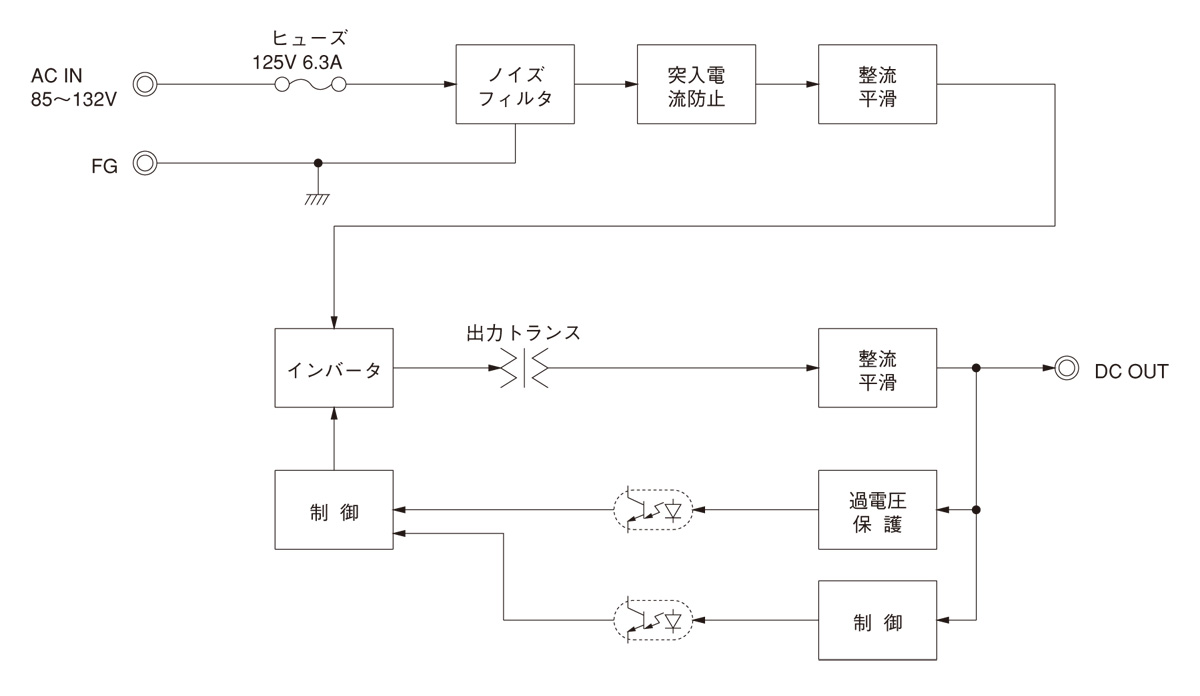

    ブロックダイヤグラム

    別売オプションパーツ

    ハーネス

    種類 型番 説明 PDF DXF
    ハーネス
    H-IN-10 入力用ハーネス(メーカ:J.S.T)です。 -
    H-IN-5 入力用ハーネス(メーカ:J.S.T)です。 -
    H-OU-11 出力用ハーネス(メーカ:J.S.T)です。 -
