DBS100A

生産中止（2023年5月31日）

2003年発売
定格入力：DC45 ～ 160V
定格出力電力：100W
出力電圧：5V、13.8V
RoHS
UL・C-UL TUV CE UKCA
無償補償期間 5年

※リモートコントロールを使用しない場合は、-VINとRC1をショートしてご使用ください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、-V0UTと-Sをそれぞれショートしてご使用ください。

切替推奨品

形状 モデル名 発売 カタログ
取扱説明
置換え資料
バスコンバータ・パワーモジュール DHS100A 2010年
  • カタログ
  • 取扱説明
    		•
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください

    DBS100Aの特長

    分散型電源システムの構成に最適なDC / DCコンバータ
    金属基板の使用で、高電力密度・大電力出力を実現
    広い出力電圧可変範囲により、任意の出力電圧設定が可能
    過電流保護・過電圧保護・過熱保護回路付
    インバータ動作モニタ・過熱検知信号出力付
    リモートコントロール可能（入力側・出力側）
    並列運転可能
    N+1冗長運転可能

    呼称方法と製品オプション

    DB(1)　S(2)　150(3)　A(4)　15(5)　

    (1)シリーズ名
    (2)単一出力
    (3)定格出力電力
    (4)定格入力電圧
    A：DC110V
    (5)定格出力電圧

    機種ラインナップ

    機種名 出力電力 出力電圧･電流
    DBS100A05 100W 5V 20A
    DBS100A13R8 100.7W 13.8V 7.3A
    • ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

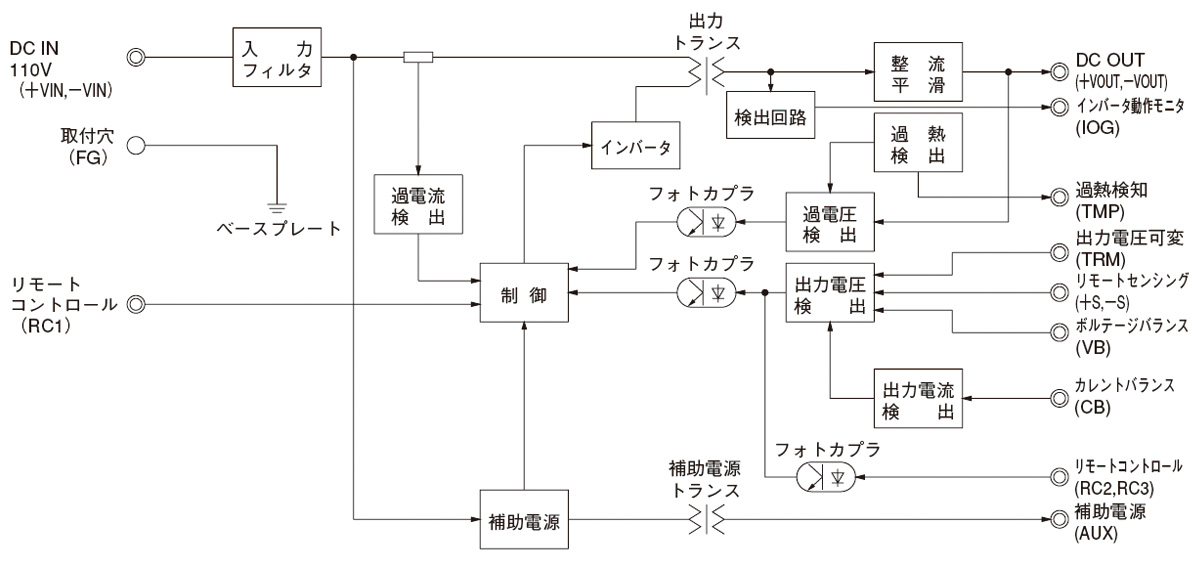

    ブロックダイヤグラム

    表1 製品ステータス情報
    項番 製品ステータス 定義
    1 新製品 当社新製品。新規採用を推奨している製品
    2 推奨品 新規採用を推奨している製品
    3 表示なし 量産中の製品
    4 非推奨品 新規での採用を推奨していない製品
    既存のお客様は引き続きご購入頂けます
    5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
    6 生産中止品 最終オーダーの受付を終了した製品
