定格入力：DC18 ～ 36V
定格出力電力：500W
出力電圧：28V
定格出力電力：500W
出力電圧：28V
| 無償補償期間 | 5年 |
|---|
※リモートコントロールを使用しない場合は、-VINとRCをショートしてご使用ください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、-V0UTと-Sをそれぞれショートしてご使用ください。
※切替推奨品の設定はありません。
CDS500の特長
高効率品高信頼を要求されるDC24V給電システムに最適な
DC / DCコンバータ
金属基板の使用で、高電力密度・大電力出力を実現
過電流保護・過電圧保護・過熱保護回路付き
インバータ動作モニタ・過熱検知信号出力付き
リモートコントロール可能（入力側・出力側）
並列運転可能
N+1冗長運転可能
取付穴Φ3.4
呼称方法と製品オプション
CD(1) S(2) 600(3) 48(4) 12(5) □(6) - □(7)
(1)シリーズ名(2)単一出力
(3)定格出力電力
(4)24：DC18 ～ 36V
48：DC36 ～ 76V
(5)定格出力電圧
(6)H：高効率品（24V入力のみ）
(7)M：ヒートシンク取付け穴
（M3）
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| CDS5002428H | 504W | 28V 18A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

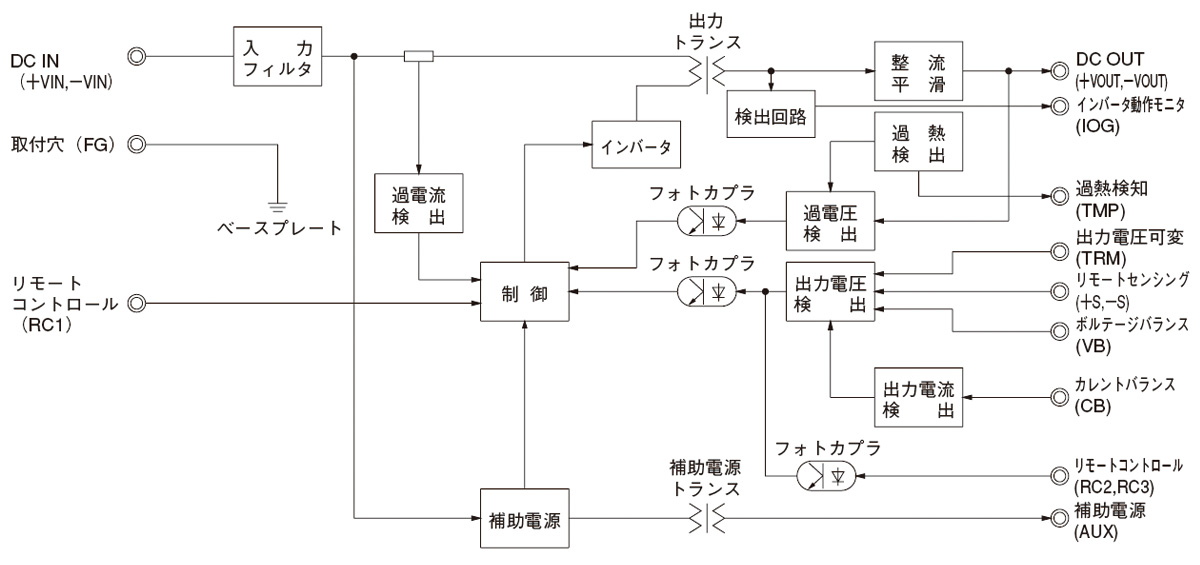

ブロックダイヤグラム
